Лабораторная работа № 1. Анализ АЧХ цепи связиСтр 1 из 4Следующая ⇒
Оглавление
Введение.................................................................................................... 4 Лабораторная работа № 1. Анализ АЧХ цепи связи......................... 5 Лабораторная работа № 2. Моделирование во временной области усилителя на биполярном транзисторе................................................................ 11 Лабораторная работа № 3. Моделирование AЧХ фильтров гармоник 15 Лабораторная работа № 4. Моделирование оконечного каскада радиопередатчика.................................................................................. 20 Лабораторная работа № 5. Моделирование ARC-фильтров на операционных усилителях............................................................................................... 26 Список литературы................................................................................ 31 Введение Среди систем компьютерного проектирования и моделирования выделяется пакет OrCAD [9], который является общепризнанным промышленным стандартом. Для понимания работы радиоэлектронных схем и грамотного их проектирования специалисту полезно «видеть»: – прохождение сигнала по узлам и блокам схемы; – частотные характеристики схемы; – влияние паразитных параметров элементов, из которых составлена схема, на ее характеристики и т. д. Все это и много других полезных возможностей (например, оптимизацию характеристик схем по заданной целевой функции) предоставляет пакет программ OrCAD. Методические указания имеют своей целью познакомить студентов с некоторыми приемами работы в пакете OrCAD. Указания содержат пять лабораторных работ. Первые две, «Анализ АЧХ цепи связи» и «Моделирование во временной области усилителя на биполярном транзисторе», построены по принципу: «Делай, как я, и все получится». В процессе выполнения этих работ студент должен получить основные навыки работы в OrCAD. Затем студент должен выполнить три лабораторные работы: «Моделирование АЧХ фильтра гармоник»; «Моделирование оконечного каскада радиопередатчика»; «Моделирование ARC‑ фильтров на операционных усилителях». Лабораторная работа № 1. Анализ АЧХ цепи связи

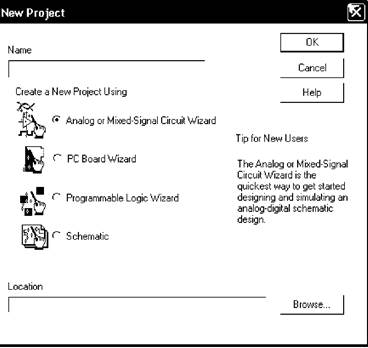

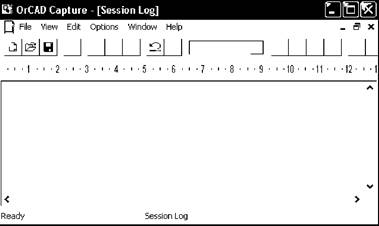

1.1. Цель работы. Студент должен получить основные навыки работы в пакете OrCAD: создание нового проекта, составление принципиальной схемы, анализ в частотной области. 1.2. Задание. 1.2.1. Создать рабочую папку средствами WINDOWS. В ней создать 5 подпапок с названиями lab1, lab2,... lab5. 1.2.2. Запустить OrCAD Capture/Capture CIS (рис. 1.1). Рис. 1.1. Окно OrCAD 1.2.3. Выбрать File®New®Project (рис. 1.2).

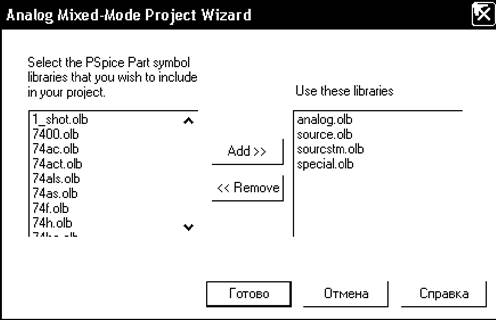

Рис. 1.2. Диалог создания проекта 1.2.4. В появившееся меню ввести имя проекта (например, lab1), выбрать тип проектирования: Analog or Mixed-Signal Circuit Wizard. Нажав кнопку Browse, определить место расположения (папку) нового файла (проекта), в рабочей папке в подпапке lab1. Нажать OK. Появится меню библиотек (рис. 1.3). Рис. 1.3. Меню библиотек Добавить (Add> >) библиотеки необходимых элементов Рис. 1.4. Поле для составления принципиальной схемы 1.2.5. Для составления принципиальной схемы вызвать диалог выбора элементов (рис. 1.5), нажав кнопку « Рис. 1.5. Выбор библиотеки Среди имеющихся библиотек (Libraries) выбрать ANALOG (рис. 1.6) и внести на поле индуктивности – L, емкости – С, резисторы – R, в соответствии со схемой, приведенной на рис.1.7. На рисунке изображена выходная цепь связи мощного высокочастотного усилителя на биполярном транзисторе. Резистор R 2, емкость С 3 и индуктивность L 5являются параметрами выходной цепи транзистора – R КЭ, С КЭ и L К. Рис. 1.6. Выбор элементов Рис. 1.7. Вариант выходной цепи связи Элементы схемы вводятся нажатием левой кнопки «мыши», как правило, в горизонтальном начертании. Для поворота элемента на 90° необходимо на клавиатуре нажать сочетание Ctrl+R. Отказ от дальнейшего ввода выбранного элемента выполняется после нажатия правой кнопки «мыши» и выбором команды End Mode. Для анализа в частотной области необходимо выбрать в библиотеке SOURCE источник VAC. 1.2.6. Нажав кнопку « Следует заметить, что знак «земли» необходимо установить, нажав на линейке «элементов-действий» кнопку GND (показана на рис. 1.7 стрелкой), и выбрать в выпавшем меню «землю» – 0/Design Cache. С другими типами «земли» анализ выполнить не удастся. Необходимые значения элементов вводятся с клавиатуры после двойного нажатия левой кнопкой «мыши» по значению элемента. Обратите внимание – разделителем между целой и дробной частью является точка, а не запятая. Далее установить, нажимая кнопку « 1.2.7. Выбрать (рис. 1.8) Pspice®New Simulation Profile. Рис. 1.8. Меню анализа Ввести имя файла анализа (в примере на рис. 1.9 — test1). Рис. 1.9. Выбор файла анализа Установить тип анализа AC Sweep/Noise (рис. 1.10), границы частотной области, в которой будет выполнен анализ (в примере — 100Meg и 300Meg), а также число точек (Total Points) на частотной оси (в примере 1000). Рис. 1.10. Диалог параметров анализа Нажать последовательно кнопки Рис. 1.11. АЧХ напряжений на входе и выходе цепи
|
