Зміна температури газу в процесі адіабатного дроселювання при кінцевих значеннях p1 і p2 називається інтегральним дросель - ефектом

,

де T₁ та T₂ – температура газу відповідно до й після дроселя, ⁰К.

Для повітря диференціальний дросель-ефект дорівнює близько 0, 25 град на 1 ат. Для метану в діапазоні від 200 до 100 ат диференціальний дросель-ефект становить 0, 36 град на 1 ат. Таким чином, при зменшенні тиску метану на 100 ат температура після дроселя зменшиться на 25÷ 36 град.

Величину інтегрального дросель-ефекту можна визначити за діаграмами стану газу, побудувавши на них ізоентальпний процес дроселювання. Початкову точку процесу т.1 знаходять за відомими параметрами стану(p₁, υ ₁, T₁, i₁). Кінцева точка процесу знаходиться на перетині ізоентальпи, проведеної із т.1 та ізобари P₂ після дроселя. За ізотермами, що проходять через т.1 і т.2, визначають інтегральний дросель-ефект Δ T = T₂ – T₁ (рис. 11).

Ідеальний газ дроселюється без зміни температури. Це одна із характерних ознак ідеального газу. Адіабата дроселювання ідеального газу проходить ізоентальпно i₁ = i₂ та ізотермічно T₁ = T₂. Тоді і величина α _i = 0.

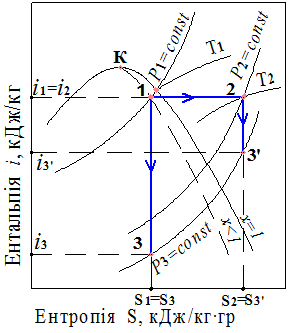

Рис.11. Процес дроселювання пари в І–S - діаграмі

1-2 - процес дроселювання при i₁ = i₂ = const;

1-3 - адіабатний процес розширення газу до дроселя від тиску p ₁ до p₃;

2-3′ - адіабатний процес розширення газу після дроселя від тиску p₂ до p₃;

T₂ – T₁ = Δ T інтегральний дросель-ефект
