Внимание. ⇐ ПредыдущаяСтр 4 из 4
ü Корпус термостата, ручка для его переноса, крепежные болты и соединительные гнезда на передней панели прибора сильно нагреваются при длительном пользовании. Во избежание ожогов не прикасайтесь к ним. Под термостат рекомендуется поместить пластинку, предохраняющую поверхность рабочего стола от перегрева. ü В результате процесса нагревания, особенно при первых включениях, происходит испарение летучих веществ. Строго рекомендуется избегать вдыхания образующихся паров. ü Снятие экспериментальных кривых рекомендуется производить при достигнутой необходимой температуре при выключенном термостате, т.к. скачки напряжения при включении или выключении биметаллического выключателя могут исказить ход кривой. 6. При достижении термостатом заданной температуры откроются пять окон с параметрами измерений: Напряжения U 1, U H, ток I, температура Т и окно управления экспериментом (рис.9).
Рис.9. Окна с измерениями. При нажатии кнопки «Начать измерения» начнется автоматическое снятие вольт-амперной характеристики (ВАХ). Если в процессе измерения появляется окно с ошибкой «Трубка зажжена», то установленные значения «Напряжения U 2» и «Т акт температуры» были выбраны неверно, и их необходимо изменить. Для этого нажмите в окне ошибки кнопку «Да», появится график ВАХ для заданной температуры и напряжения U 2, закройте его и вернитесь к пункту 4. 7. По окончании измерений выводится график ВАХ для «Напряжения U 2» и «Т акт температуры». Для определения необходимых параметров ВАХ (напряжений, соответствующих максимумам и минимумам) следует воспользоваться программным инструментом «Выделить»

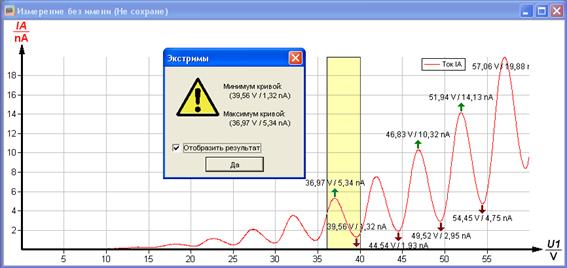

Рис.10. График вольт-амперной характеристики. 8. График с приведенными на нем параметрами тока и напряжения для максимумов и минимумов необходимо распечатать для последующей обработки и обсуждения. Для этого нажмите кнопку «Печать» После распечатки графика определите величину первого потенциала возбуждения атома, как разность значений ускоряющих напряжений, соответствующих двум последовательным максимумам или двум последовательным минимумам. Используя несколько значений для различных максимумов и минимумов, определите среднее значение и погрешность измерений. Сравните результат измерений со значением, полученным в ходе выполнения расчетного задания. Сделайте вывод. Контрольные вопросы 1. Как М.Планк объяснил закономерности в излучении абсолютно черного тела? 2. Уравнение фотоэффекта Эйнштейна и его объяснение основных закономерностей этого явления. 3. Сформулируйте постулаты Бора. 4. Получите формулу энергии атома водорода согласно модели Бора-Резерфорда. 5. Опишите опыты Франка-Герца и прокомментируйте полученные в них результаты. 6. Как измерить потенциал ионизации атомов ртути? 7. Почему измеренное значение первого потенциала возбуждения не совпадает с расчетным? 8. Поясните принцип работы термостата, используемого в данной работе. 9. Сформулируйте этапы выполнения лабораторной работы.
|
