Циклоны
|
|
Циклоны предназначены для отделения транспортируемого материала и пыли от воздуха в пункте назначения.
Циклоны состоят из двух цилиндров – наружного и внутреннего. В верхней части кольцевое пространство между этими цилиндрами закрыто. Наружный цилиндр в нижней части примыкает к конусу, имеющему внизу разгрузочное отверстие, соединенному с бункером. Над циклоном можно установить зонт.
Попав в циклон, поток материаловоздушной смеси начинает вращаться, прижимаясь к стенкам циклона. Возникающие силы трения тормозят крупные древесные частицы, которые теряют свою скорость и, двигаясь по спирали вниз, попадают к разгрузочному отверстию.
Воздух и частицы пыли размером менее 10 мкм, вращаясь, выходят через внутренний цилиндр в атмосферу или воздуховод. Аэродинамическое сопротивление циклона зависит от величины диаметра этого внутреннего цилиндра (приложение Б).

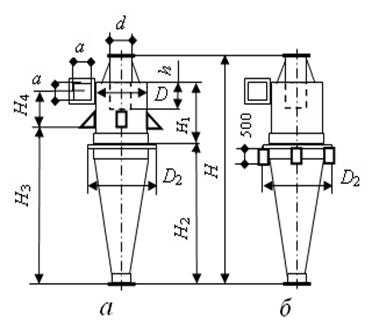

На рис. 25 приведены схемы циклонов типа УЦ. Основные размеры циклонов указаны в табл. 11.
| Рис. 25. Циклоны УЦ а - № 500, 630, 1200, 1400; б - № 560, 710, 800, 900, 1100, 1300, 1500, 1600, 1800, 2000 |
Преимущества циклонов. Простота конструкции, надежность в эксплуатации при сравнительно небольших капитальных и эксплутационных затратах.
Недостатки:
– унос тепла из помещения цеха с аспирационным воздухом;
– используется мощный вентилятор, начиная с №5 и выше;
– низкая степень очистки воздуха, особенно от пыли (93…97%); циклоны УЦ модификации №1 пылят меньше, чем №4, но имеют высокое гидравлическое сопротивление.
Циклоны, как правило, используют для грубой и средней очистки воздуха от сухой неслипающейся пыли. Они малоэффективны при улавливании пыли размером до 5 –10 мкм, что является основным их недостатком.
Таблица 11
Размеры циклонов типа УЦ
| Циклон (калибр) | Размеры, мм | d, мм | Размеры, мм | ||||||
| № модификации | |||||||||
| D | D1 | D2 | Н | Н1 | |||||
| УЦ500 | |||||||||
| УЦ560 | |||||||||
| УЦ630 | |||||||||
| УЦ710 | |||||||||
| УЦ800 | |||||||||
| УЦ900 | |||||||||
| УЦ1000 | |||||||||
| УЦ1100 | |||||||||
| УЦ1200 | |||||||||
| УЦ1300 | |||||||||
| УЦ1400 | |||||||||
| УЦ1500 | |||||||||
| УЦ1600 | |||||||||
| УЦ1800 | |||||||||
| УЦ2000 |
Окончание табл. 11
| Циклон (калибр) | Размеры, мм | Масса, кг | |||||||
| Н2 | Н3 | h | k | a | R | c | х | ||
| УЦ500 | |||||||||
| УЦ560 | |||||||||
| УЦ630 | |||||||||
| УЦ710 | |||||||||
| УЦ800 | |||||||||
| УЦ900 | |||||||||
| УЦ1000 | |||||||||
| УЦ1100 | |||||||||
| УЦ1200 | |||||||||
| УЦ1300 | |||||||||
| УЦ1400 | |||||||||
| УЦ1500 | |||||||||
| УЦ1600 | |||||||||
| УЦ1800 | |||||||||
| УЦ2000 |
