УВП для шлифовальных станков
|
|
Для обеспыливания воздуха в рабочей зоне шлифовальных станков ОАО " КОНСАР" выпускает аспирационные рециркуляционные установки типа УВП-ВБ. Установка УВП-ВБ может использоваться одновременно для обслуживания одного или нескольких станков, где суммарный объем отсасываемого воздуха не превышает 3000-12000 м3/ч.

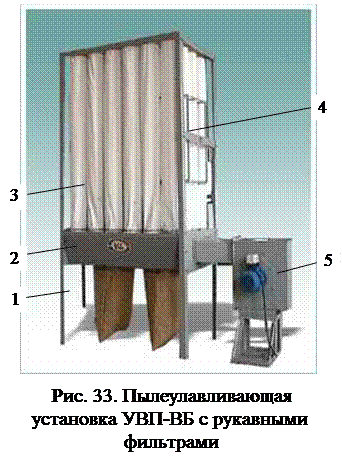

Очистка воздуха происходит рукавными фильтрами (рис. 33). Степень очистки достигает 99%.
На раме 1 установки смонтирован воздуховод 2, соединенный с вентилятором 5. На воздуховоде на фланцах хомутами закреплены рукавные фильтры 3, сшитые из фильтровальной ткани. Площадь поверхности рукавов достигает 21-83 м2. Рукава соединены между собой рамой встряхивания 4, на которой может быть установлен вибратор. Под установкой для сбора пыли установлены пластиковые емкости.
При работе поток воздуха и пыли от шлифовального станка подается вентилятором в воздуховод и рукавные фильтры. Пыль оседает в емкости накопители, а также оседает на стенках рукавов. Воздух проходит через ткань рукавов и попадает в рабочую зону станка.
Для очистки рукавов от пыли производят их встряхивание вручную или с помощью вибратора на раме встряхивания. Встряхивание достаточно проводить в течение 15 с через каждый час работы. В конце рабочей смены пылесборники освобождаются от пыли.
Основные технические характеристики установок УВП-ВБ приведены в табл. 16.
Таблица 16
Технические характеристики УВП-ВБ
| Параметры | Модели установок | |||
| УВП-ВБ 3000 | УВП-ВБ 6000 | УВП-ВБ 9000 | УВП-ВБ 12000 | |
| Производительность, м3/ч | ||||
| Площадь фильтров, м2 | ||||
| Объем накопителей, м3 | 1´ 0, 1 | 2´ 0, 1 | 3´ 0, 1 | 4´ 0, 1 |
| Габаритные размеры, мм | 1000´ 750´ | 1000´ 1500´ 3500 | 1000´ 2250´ 3500 | 1000´ 3000´ 3500 |
5.5.3. Фильтры ФР

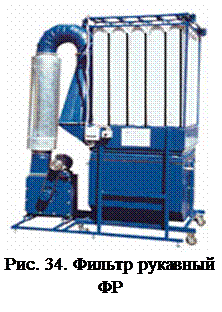

Для центральных систем аспирации выпускаются рукавные фильтры внутреннего и наружного исполнения модели ФР. Фильтр (рис. 34) включает фильтровальную секцию, вентилятор в шумоизолирующем корпусе, механизм регенерации с электроприводом, пылесборный бункер емкостью 1 м3 или 1, 7 м3, шкаф управления. Фильтры ФР-9; ФР-12 могут поставляться как с ручным включением регенерации, так и автоматическим. Фильтры ФР-16; ФР-20 – только с автоматической системой регенерации.
Для механизации опорожнения бункера фильтр может быть оборудован шлюзовым питателем.
Фильтры наружного исполнения снабжены утепленным корпусом и системой пожаротушения, устанавливаемой внутри. Кроме того они могут снабжаться бункером емкостью до 12 м3.
Технические характеристики фильтров приведены в табл. 17.
Таблица 17
Технические характеристики рукавных фильтров ФР " Эковент"
| Наименование параметров | Модель фильтра | |||
| ФР-9 | ФР-12 | ФР-16 | ФР-20 | |
| Производительность по воздуху, м3/ч | 9 000 | 12 000 | 16 000 | 20 000 |
| Гидравлическое сопротивление, Па | ||||
| Степень очистки при медианном диаметре частиц пыли 15 мкм, % | 99, 7 | 99, 7 | 99, 7 | 99, 7 |
| Мощность механизма регенерации, кВт | 1, 5 | 1, 5 | 2, 2 | 3, 0 |
| Мощность вентилятора, кВт | 18, 5 | |||
| Габаритные размеры, м: | ||||
| – внутреннего исполнения | 1, 7´ 3, 3´ 4, 9 | 2, 0´ 3, 4´ 4, 9 | 2, 1´ 4, 3´ 5, 2 | 2, 3´ 4, 6´ 5, 4 |
| – наружного исполнения | 1, 7´ 2, 3´ 3, 7 | 1, 8´ 2, 8´ 3, 9 | 2, 1´ 3, 0´ 4, 4 | 2, 3´ 3, 5´ 4, 6 |
