Инструменты

По технологическому признаку различают фрезы для обработки плоскостей, пазов, шлицев, фасонных поверхностей, тел вращения, зубчатых и резьбовых поверхностей, разрезания материала и др.

По конструктивным признакам фрезы подразделяют следующим образом: 1) по расположению зубьев на исходном цилиндре (торцовые, цилиндрические, дисковые, двухсторонние, угловые, фасонные, концевые и др.); 2) по конструкции зуба (с острозаточенными и затылованными зубьями); 3) по направлению зуба (с прямыми, наклонными, винтовыми, разнонаправленными зубьями); 4) по конструкции фрезы (цельные, составные, со вставными зубьями; сборные); 5) по способу крепления (насадные, концевые с коническим или цилиндрическим хвостовиком); 6) по виду инструментального материала режущей части (из быстрорежущей стали, твердых сплавов, металлокерамики, сверхтвердых материалов).

Рис. 3. Основные типы фрез:

а – цилиндрическая; б – дисковая; в, г – Т-образная; д – концевая; е – торцовая с хвостовиком; ж – торцовая насадная; з – торцовая ступенчатая; и – концевая обдирочная; к – шпоночная; л – угловая.

Поверхности и режущие кромки зубьев цилиндрических фрез (рис. 4, а): 1 -передняя поверхность; 2 - главная режущая кромка; 3 - главная задняя поверх­ность; 4 - вспомогательная задняя поверхность; 5 — спинка зуба; б - канавка.

Главная режущая кромка цилиндрической фрезы (вспомогательная режущая кромка у таких фрез отсутствует) может быть прямолинейной (по образующей цилиндра), наклонной к образующей цилиндра и винтовой. У зубьев торцовых фрез различают (рис. 4, б): главную режущую кромку 7, расположенную под уг­лом ф₁ к направлению подачи; вспомогательную режущую кромку 5, расположен­ную под углом ф₁ к направлению подачи; переходную режущую кромку 4, соеди­няющую кромки 1 и 5.

На фрезеруемой заготовке различают обрабатываемую поверхность 2, поверх­ность резания 3 и обработанную поверхность. [2]

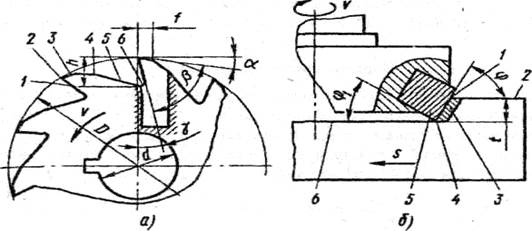

Рис. 4. Зуб фрезы: а - цилиндрический, б – торцовый.

Широкое распространение получили сборные фрезы со вставными ножами из быстрорежущей стали или твердого сплава (рис.3. е, ж, з) и с механическим креплением режущих пластин.
