Умовні зображення елементів будівель і деяких санітарно–технічних пристроїв.

Розбивочні осі в процесі проектування будівлі визначають координати окремих конструкцій, елементів, деталей і їхні розміри. Вони також є осно­вою для розбивки й прив'язки будівлі на місцевості перед її будівництвом.

На планах розбивочні осі виводять за контур стін і маркують (рисунок 3.14).

Для маркування осей на стороні будівлі з більшим їхнім числом використовують арабські цифри 1, 2, 3 і т.д. Найчастіше більше число осей проходить поперек будівлі.

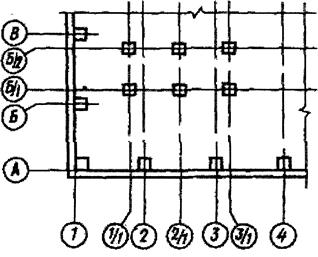

Рисунок 3.14 – Маркування осей

Для маркування осей на стороні будівлі з меншим їхнім числом корис­туються буквами українського алфавіту А, Б, В і т. д., пропускаючи З, О, И, И, Б (рис. 3.14). Буквами маркують зазвичай осі, що йдуть уздовж бу­дівлі. Якщо для маркування осей не вистачає букв алфавіту, допускається маркування продовжувати подвоєними буквами за типом АА, ББ і т.д. Осі елементів, розташованих між розбивочними осями основних несучих конструкцій, допускається маркувати дробом Б/1, Б/2, 1/1, 2/1 і т.д. У цьому випадку в чисельнику вказують позначення попередньої координаційної осі, а в знаменнику – порядковий номер додаткової осі в межах ділянки між суміжними координаційними осями (рис. 3.14). Такими елементами є додаткові колони, вбудовані споруди, установлене обладнання.

Маркування починають зліва направо для поперечних осей і знизу нагору для поздовжніх осей.

Пропуски в порядковій нумерації й алфавіті при застосуванні літерних позначень не допускаються. Зазвичай маркувальні кружки (їхній діаметр 6–12 мм) розташовують із лівої і нижньої сторони плану будівель (рис. 3.14). Якщо ж розташування осей на правій і верхній стороні плану не збігається з розбивкою осей лівої й нижньої його сторін, то координаційні осі маркують на всіх сторонах плану або на тих двох сторонах, де немає збігу осей.
