ЛЕКЦИЯ 20 по курсу «Технологическое оборудование мясной промышленности» ОБОРУДОВАНИЕ ДЛЯ СУШКИ Литература: 1. Ивашов В.И. Технологическое оборудование предприятий мясной промышленности. Часть 1. Оборудование для убоя и первичной обработки. – М.: Колос, 2001. – 552с.: ил. План лекции: 1. Контактные сушильные установки. 2. Конвективные сушильные установки. 2.1. Камерные и туннельные установки. 2.2. Ленточные установки. 2.3. Барабанные установки. 2.4. Пневматические установки. 2.5. Сушилки с виброаэрокипящим слоем. 2.6. Распылительные сушилки.
Контрольные вопросы: 1. Назовите объекты сушки в мясной промышленности. 2. Как устроены контактные сушилки периодического действия? 3. Какие контактные сушилки Вам известны? 4. Какие сушилки применяют для сушки твердых кусковых материалов? 5. Как устроена ленточная сушилка? 6. Как устроена пневматическая сушилка? 7. Как устроена сушилка с виброаэрокипящим слоем? 8. В чем состоят преимущества и недостатки распылительных сушилок?
ВОПРОС 1. КОНТАКТНЫЕ СУШИЛЬНЫЕ УСТАНОВКИ Сушка — это технологический процесс, при котором из продукта удаляется связанное вещество — вода в результате подвода извне теплоты. Сушка пищевых и кормовых продуктов применяют для консервирования, повышения сроков их хранения в обычных условиях и для приобретения новых технологических свойств. В зависимости от вида исходных и конечных свойств материалов используют сушку: контактную, конвективную, радиационную, в электрическом поле высокой и сверхвысокой частоты при атмосферном или пониженном давлении. Существуют различные комбинации перечисленных методов. При пониженном давлении в зависимости от термолабильности продукта проводят сушку из жидкого или замороженного состояния влаги (сублимационная сушка). В соответствии с видами сушки различают контактные, конвективные и сублимационные сушильные установки (сушилки). Контактные сушильные установки. В контактных сушильных установках теплота, необходимая для испарения влаги, подводится к поверхности продукта от нагреваемых поверхностей, на которых этот продукт располагается. Поверхности нагревают паром, минеральными маслами и электрическим током. Контактные сушилки бывают периодического и непрерывного действия. К контактным сушильным установкам периодического действия относят горизонтальные вакуумные котлы, а также камерные (шкафные) и камерные с мешалкой установки. Контактными сушильными установками непрерывного действия являются вальцовые, шнековые и дисковые. Контактные установки периодического действия. В вакуумных горизонтальных котлах, рассмотренных ранее, разваренное мягкое или твердое сырье и коагулированную кровь высушивают в вакууме при давлении от 52 до 66 кПа и температуре продукта 72...80 °С. Обогрев ведут глухим паром давлением 0, 3 МПа. Интенсифицируется процесс путем перемешивания продукта лопастями. В камерных (шкафных) установках продукт размещают на неподвижных полках, обогреваемых паром или электрическим током. Подобные сушилки работают при атмосферном давлении и под вакуумом. Вакуумные шкафные сушилки состоят из герметичной цилиндрической камеры с открывающейся дверью и обогреваемыми полками-плитами с рубашками, в которые подается пар давлением 0, 2...0, 4 МПа. Жидкие или пастообразные продукты размещают на противнях, устанавливаемых на плитах. Уровень давления и соответствующая температура испарения определяются допустимой степенью нагрева, не снижающего исходных свойств продукта. Сушилки изготовляют с суммарной площадью поверхности нагревательных плит 6...77 м2 и числом плит 7... 14. Испарительная способность поверхности составляет от 1 до 2 кг/(м2 · ч) при расходе 2, 5 кг пара на 1 кг испаренной влаги. Камерная контактная сушилка с мешалкой (рис.1, а) для сушки пера состоит из внутреннего 12 и внешнего 11 корпусов, образующих рубашку, в которую по трубе 4 подается пар. Снаружи корпус покрыт слоем теплоизоляции 10 и облицован стальными листами. В нижней части корпуса предусмотрен люк 8 для ремонта лопастей мешалки. В передней плоской крышке корпуса смонтирован люк 13 для загрузки пера, закрываемый шибером с ручным управлением. В задней крышке установлен патрубок 7 для выгрузки пера. В верхней части передней и задней крышек имеются отверстия, закрытые коробами 1, 5 и соединенные трубопроводом. Через них производится отвод влажного воздуха. Мешалка состоит из вала, закрепленного в двух сферических шариковых подшипниках, к которому на рычагах крепятся лопасти 9. Мешалка приводится во вращение от мотор-редуктора 6 через муфту. На камере установлены сосуды 3 для подачи антисептических и антистатических растворов. Сушилка 1 входит в состав установки РЗ-ФАР/1 (рис. 1, б), имеющей также вентилятор 5 и камеру для затаривания пера 4. Патрубок для выгрузки пера из сушилки соединен трубопроводами 3 с камерой затаривания, состоящей из двух отделений, закрываемых герметично дверцами, а камера затаривания — трубопроводом 2 отсоса влажного воздуха вентилятором 5. Установка снабжена шиберами с пневматическим управлением, для изменения направление движения воздуха в трубопроводах, приборами для измерения температуры и влажности пера. Сушка пера происходит в течение 10 мин при закрытом шибере на патрубке выгрузки пера и трубопроводе к камере затаривания. Температура сушки до 70 " С, давление пара 0, 2 МПа. В процессе сушки в камеру дополнительно подается свежий, подогретый до 70 °С воздух. Перо выгружают из аппарата (путем создания с помощью вентилятора 5 разрежения) через камеру затаривания 4 при закрытом трубопроводе 2. Производительность агрегата по сухому перу до 90 кг/ч при единовременной загрузке 37...45 кг. Потребление пара 140...200 кг/ч. Контактные установки непрерывного действия. Вальцовые сушилки применяют для сушки жидких, вязких и пастообразных продуктов (кровь, меланж, мездровый клей, органопрепараты и др.). Они бывают с одним и двумя вальцами, работающими при атмосферном или пониженном давлении. Двухвалъцовая контактная атмосферная сушилка для сушки крови показана на рис. 2. Рабочим органом аппарата служат два полых вальца, состоящих из литой чугунной обечайки 7 и двух крышек 6 и 9. Цапфами крышек вальцы установлены в подшипниках скольжения, а подшипниковые опоры закреплены на стойках 12. На цапфах передних крышек с помощью шпонки установлены открытые зубчатые колеса 5, обеспечивающие встречное движение вальцов. Вальцы приводятся во вращение от электродвигателя 1 мощностью 10 кВт через муфту 2, вариатор скорости 3 и редуктор 4, на выходном валу которого установлена шестерня открытой зубчатой передачи. Через полые цапфы задних крышек введены трубы для подачи пара 10 и отвода конденсата 11. Трубы герметизируют сальниковыми уплотнениями. Кровь подают на вальцы по трубопроводам в ванночки, в которых вращаются распылители 16 — валы с дисками, приводимыми во вращение от зубатых колес 5. Диски захватывают кровь, которая сдувается с них струей воздуха, подаваемого через форсунки от вентилятора. Кровь тонким слоем напыляется на поверхность обечаек и высушивается за один оборот вальцов. Слой высушенной крови снимается ножами 15, прижимаемыми к обечайке пружинами. Снятый сухой продукт попадает вначале в два продольных шнека 13 и затем в поперечный 14, который выводит его из агрегата. Продольные шнеки приводятся в движение через цепную передачу от цапфы вальцов, поперечный шнек имеет автономный привод. Нож и снимаемый продукт охлаждаются струей воздуха. Частота вращения вальцов меняется от 0, 18 до 0, 72 с-1, температура на поверхности обечайки 105...110 °С. Длительность сушки составляет 7...30 с, испарительная способность — 6...30 кг/(м2 • ч). Расход пара на 1 кг испаренной влаги 1, 25 кг.
Рис. 1. Установка РЗ-ФАР/1 для сушки пера: а — сушилка: 1, 5 — короба для отвода влажного воздуха; 2 — воздуховод влажного воздуха; 3 — сосуды для дезинфицирующего раствора; 4 — труба для подачи пара; 6 — мотор-редуктор; 7 — патрубок для выгрузки пера; 8 — люк; 9 — лопасть мешалки; 10 — теплоизоляция; 11, 12 — внешний и внутренний корпуса; 13 — люк для загрузки; б — схема агрегата: 1 — сушилка; 2 — трубопроводы для отсоса воздуха; 3 — трубопровод для отвода пера; 4 — камера затаривания пера; 5 — вентилятор
В вакуумных сушилках вальцы помещают в герметичную камеру с дверцами и люками для обслуживания. Влажный продукт поступает в камеру по трубам, а высушенный шнеком подается поочередно в один из двух сборников, который после заполнения отсоединяется шибером от аппарата и разгружается. Температура сушки в вакуумном аппарате 60... 70 °С, что способствует повышению качества продукта без снижения производительности аппарата. Испарительная способность вакуумных вальцовых сушилок 40...70 кг/(м2 • ч).

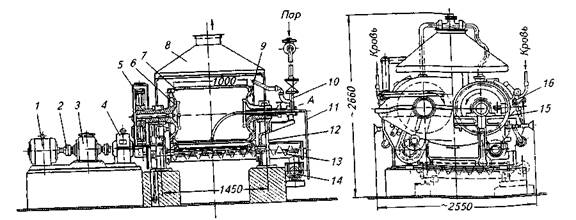

Рис.2. Двухвальцовая контактная атмосферная сушилка: 1-электродвигатель; 2-муфта; 3-вариатор скорости; 4- редуктор; 5-зубчатое колесо; 6, 9-передняя и задняя крышки вальцов; 7-обечайка; 8-зонт; 10-труба для подачи пара; 11-труба для отвода конденсата; 12-стойка; 13, 14-продольный и поперечный шнеки; 15-нож; 16-распылитель
Непрерывнодействующие контактные шнековые и дисковые сушилки используют для сушки обезжиренной шквары. Шнековая контактная сушилки К7-ФКЕ-7 для шквары (рис. 3)состоит из трех последовательно соединенных секций 7. Секция имеет U-образный корпус с паровой рубашкой 5, крышкой с загрузочной горловиной 1 и коллектором 6 для отвода влажного воздуха. Внутри корпуса вращается полый вал-труба 4, на поверхности которой приварен шнек 3. К концам трубы приваривают цапфы, которые устанавливают в подшипниках качения. Подшипники крепят в стаканах боковых стенок корпуса. На передних цапфах шнека устанавливают ведомые звездочки 17 цепной передачи (рис. 3, б). Ведущую звездочку устанавливают на выходном валу редуктора 15, соединенного клиноременной передачей 14 с электродвигателем 13 мощностью 5, 5 кВт. Наружный диаметр шнека 302 мм, высота витка 28 мм, шаг витка 65 мм, частота вращения 0, 09 с-1. Через вторую цапфу по патрубку 8 во внутреннюю полость трубы 4 подается пар, а через патрубок 9 отводится конденсат. Вводы патрубков герметизированы сальниковыми уплотнениями. Вследствие сушки в тонком слое (30 мм) и развитой поверхности теплопередачи продолжительность процесса составляет 40 мин, а производительность аппарата (по сырью) — до 500 кг/ч. Влажность высушенного продукта 10 %. При давлении пара в рубашке до 0, 4 МПа температура сухого продукта при выходе из третьей секции равна 105 °С, что обеспечивает ее стерилизацию.
Рис. 3 Шнековая контактная сушилка К7-ФКБ-7 для шквары: а — общий вид; б — кинематическая схема; 1 — горловина для загрузки продукта; 2, 9 — патрубки для отвода конденсата; 3 — шнек; 4 — вал-труба; 5 — паровая рубашка; 6 — коллекторы для отвода влажного воздуха; 7 — секции сушилки; 8 — патрубок для подачи пара в шнек; 10 — патрубок для выгрузки продукта; 11 — патрубки для подачи пара в рубашку; 12 — рама; 13 — электродвигатель; 14 — клиноременная передача; 15 — редуктор; 16 — цепная передача; 17 — ведомые звездочки
|
