Межсессионный контроль 1

Работа со слоями.

1) Рассмотреть возможности менеджера слоев. Команда LAYER.

Окно менеджера слоев Команды
Layer







Элементы работы со слоями на панели «Свойства объекта»




2) Рассмотреть свойства слоев, в отчете описать назначение каждого из свойств.

3) Выполнить задание межсессионного контроля 1 (прилагается) и описать работу в отчете, со следующими условиями:

· для нанесения пунктов ГГС и точек съемки использовать блоки;

· создать дополнительно 3 слоя: для отрисовки реки, лесопосадки и точек съемки. Предусмотреть, чтобы цвет слоя для отрисовки реки был синим и объекты рисовались с цветом «по слою».



Межсессионный контроль 1

1) Создать новый чертеж на основе шаблона kroki.dwt.

2) Отредактировать названия станций и фамилию исполнителя.

3) Согласно ведомости нанести точки на кроки и подписать номера точек. Центр кроки находится в точке с координатами 100, 150.

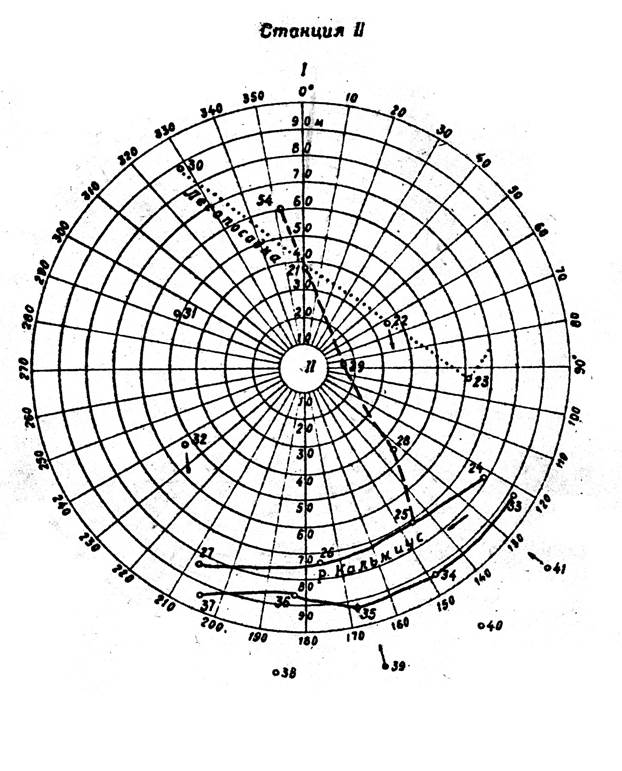

4) Нанести на кроки тропу, лесопосадку и берега реки. Реку подписать.



Номер станции Точка визирования Горизонтальное проложение, м Отсчет по горизонтальному кругу Примечание
° ¢
II I
    40.20     лесопосадка
    33.98     лесопосадка
    62.20     лесопосадка
    72.72     река
    72.17     река
    72.11     река
    83.90     река
    43.98     тропа
    15.00     тропа
    88.59     лесопосадка
    89.98     река
    91.98     река
    92.97     река
    84.52     река
    94.41     река



5) Нажать F2, выделить всю историю работы и сохранить в текстовый файл ig11_surname.txt или zk11_surname.txt (вместо surname записать фамилию).

6) Сохранить чертеж с именем ig11_surname.dwg или zk11_surname. dwg (вместо surname записать фамилию).
