Поплавковые уровнемеры

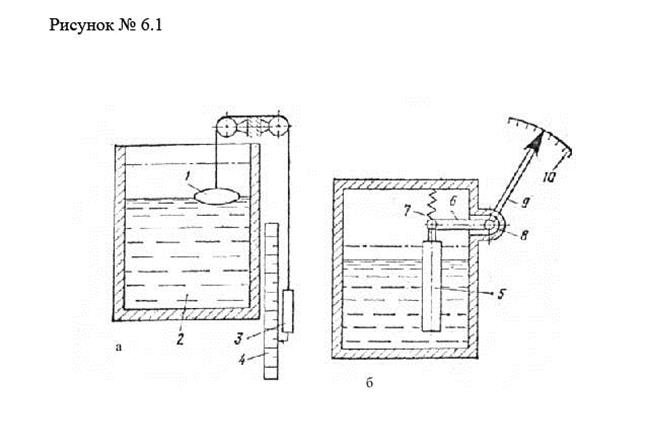

Простейшими уровнемерами, применяемыми для контроля уровня жидкости, находящейся в резервуаре под атмосферным давлением, являются поплавковые уровнемеры, схема которых показана на рис. 6.1, а. Чувствительным элементом измерителя уровня является поплавок 1, плавающий на поверхности жидкости 2. Положение поплавка, а следовательно, и положение связанного с ним уравновешивающего груза 3 относительно шкалы 4 определяют уровень жидкости. Поплавок в большинстве случаев представляет собой металлический или стеклянный пустотелый или заполненный каким-либо легким материалом герметичный сосуд шаровидной, чечевицеобразной или цилиндрической формы. Чаще применяются тонущие поплавки-буйки, частично погруженные в жидкость (рис. 6.1, б). Буек 5 подвешен на рычаге 6 и пружине 7. При изменении уровня жидкости изменяется степень погружения буйка, а следовательно, и растягивающее усилие пружины 7 под действием веса буйка. Благодаря этому каждому уровню будет соответствовать определенное положение буйка. Положение буйка или поплавка преобразуется в линейное или угловое перемещение, которое может быть передано, на указывающий прибор или преобразовано в электрический или пневматический сигнал для дистанционной передачи. Перемещение буйка через рычаг 6 передается на ось 8, на которой закреплена стрелка 9, показывающая по шкале 10 уровень жидкости. Уровнемеры-регуляторы буйковые пневматические УРБ-П, УРБ-ПМ

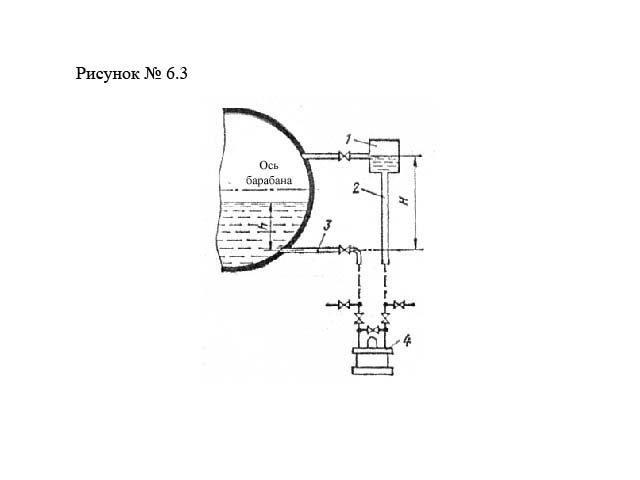

Технические данные Типоисполнения уровнемеров и материалы деталей, предельные значения диапазона измерений и параметры измеряемой жидкости указаны в таблице (см. ниже). Уровнемеры настроены: УРБ-П - на плотность измеряемой жидкости 0, 5-2, 5 г/см³; Предел изменения выходного сигнала при изменении уровня жидкости от нижнего до верхнего предела измерения (кгс/см²) 20-100 кПа (0, 2-1) Дальность передачи выходного сигнала по пневматической линии связи внутренним диаметром 6 мм, 3-300 м. Мембранные дифманометры. Для измерения уровня жидкости в барабанах парогенераторов, котлов-утилизаторов и системах испарительного охлаждения металлургических печей широко применяют мембранные дифманометры, отградуировав их в единицах уровня. На рис. 6.3 показана схема измерения уровня воды в баке дифманометром с использованием уравнительного сосуда. Плюсовая камера дифманометра 4 соединена трубкой 2 с уравнительным сосудом 1, а минусовая камера соединена с нижней частью водяного пространства барабана трубкой 3. В сосуде 1, присоединенном к паровому пространству барабана, уровень воды (конденсата) поддерживается постоянным. Днфманометры показывают разность гидростатических давлений измеряемого и уравнительного (с постоянным уровнем) сосудов. При измерении уровня в открытых сосудах можно не применять уравнительных сосудов, а просто измерять уровень по показаниям манометра.
|
