Гидравлический расчет квартальных газопроводов.

⇐ ПредыдущаяСтр 7 из 14Следующая ⇒

1.Определяем расчетные расходы по участкам

(2.17)

– коэффициент одновременности работы приборов (зависит от количества приборов)

– расход газа на прибор

n – кол-во однотипных приборов

(2.18)

N-тепловая нагрузка прибора(для газовой плиты N=5000 ккал/час, для водонагревателя 10000 ккал/час)

2. Задаемся располагаемым перепадом давления (Δ P=350Па)

3. Определяем удельные средние потери по длине:

(2.19)

4. По удельным средним расходам и удельным потерям давления по длине выбираем диаметры участка и уточняем действительные потери по длине. Определяем потери давления на участках по выражению:

Δ P= (2.20)

5. Суммируем потери от наиболее удаленной точки до сети низкого давления (не более 350 Па)

Таблица 6 Гидравлический расчет квартального газопровода
№	L_д	L_пр	V_р	Dн*S	R_уд	Δ Р
м	м	м³/ч	мм*мм	Па/м	Па
1'-1	17, 00	18, 7	11, 67	60*3, 5	0, 47	8, 79
1-2	65, 00	71, 5	11, 67	140*4, 5	0, 45	32, 18
2-3	65, 00	71, 5	23, 34	127*1	0, 48	34, 32
3-4	65, 00	71, 5	35, 01	121*4	0, 47	33, 61
4-5	65, 00	71, 5	46, 68	114*4	0, 5	35, 75
5-6	65, 00	71, 5	58, 35	114*4	0, 35	25, 03
6-7	65, 00	71, 5	70, 02	114*4	0, 5	35, 75
7-8	65, 00	71, 5	81, 69	121*4	0, 47	33, 61
8-9	65, 00	71, 5	93, 36	127*1	0, 48	34, 32
9-10	65, 00	71, 5	105, 03	140*4, 5	0, 45	32, 18
10-I	65, 00	71, 5	116, 70	140*4, 5	0, 46	32, 89

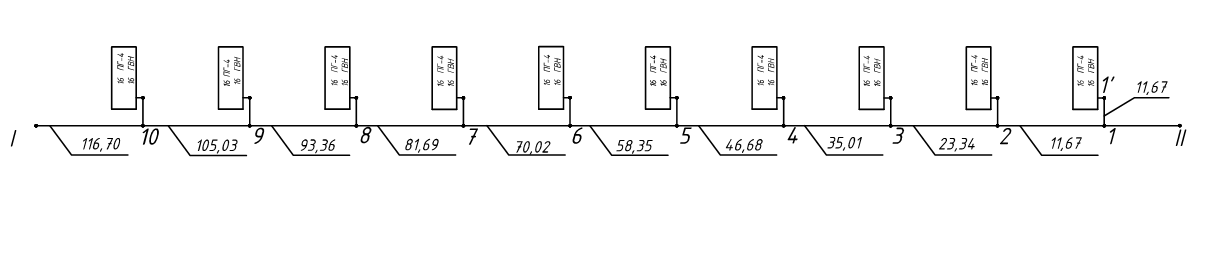

Рис. 7. Расчетная схема квартального газопровода.

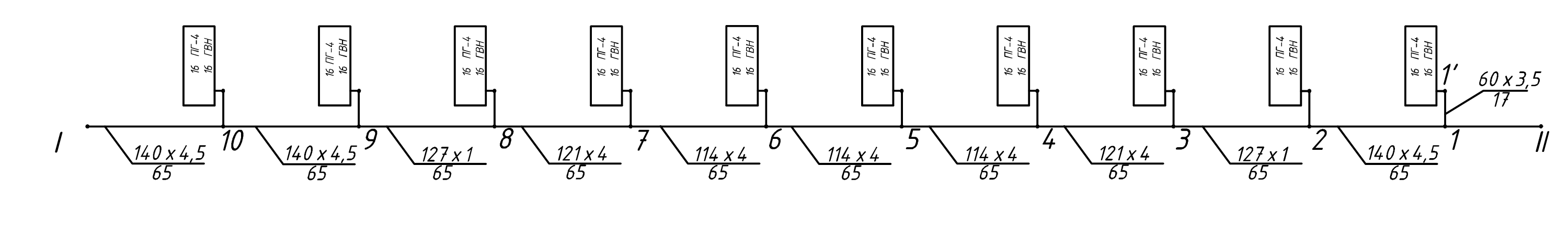

Рис. 8. Монтажная схема квартального газопровода.
