Подключение анализатора AnCom TDA-5

Анализатор подключается к последовательному порту выключенного управляющего компьютера с помощью шнура RS- 232С. Подключите анализатор к сети с помощью питающего кабеля. Включите питание компьютера и анализатора.После включения питания на лицевой панели анализатора должны загореться индикаторы POWER и READY.

Запустите программу обслуживания при помощи ярлыка «TDA5w» на рабочем столе, при этом на экране появится окно управляющей программы.

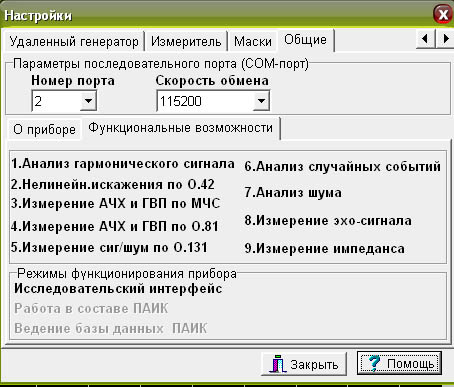

Выберите меню Настройки => Общие, и в окне Настройки на закладке общие укажите: номер порта 2 скорость обмена 115200.

Рисунок 1 – Меню настройки.

Подключите анализатор к измеряемому каналу, для этого:

• Подключите переходную колодку РХ4.854.140 к окончанию канала (номер канала указывается преподавателем);
• Подключите с помощью измерительных шнуров выход генератора TDA-5 ко входу измеряемого канала (гнезда «a b ст.» переходной колодки).

Подключите с помощью измерительных шнуров вход анализатора TDA-5 к выходу измеряемого канала (гнезда «e f ст.» переходной колодки).

Для начала сеанса работы с анализатором нажмите кнопку Старт TDA-5.

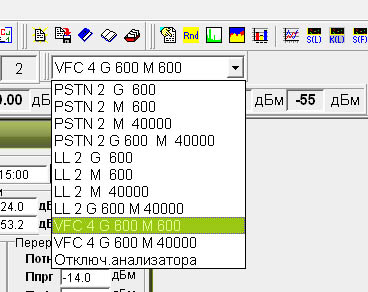

В выпадающем списке «Тип подключения к линии» (рис. 2) выберите:

VFC 4 G 600 M 600, что соответствует режиму подключения к 4-х проводной линии с выходным сопротивлением генератора 600 Ом и с входным сопротивлением анализатора 600 Ом (согласованное подключение).

Рисунок 2 – Тип подключения к линии.
