Измерение АЧХ канала ТЧ.

Прибор позволяет измерять амплитудно-частотную характеристику канала и производить сравнение с нормами путем наложения маски АЧХ на полученный график АЧХ канала. Для измерения АЧХ установите генератор TDA-5 на генерацию многочастотного сигнала с выходным уровнем P=-13 дБ. Для этого в окне настройки генератора (рис.6) нажмите кнопку МЧС и установите уровень генератора.

Рисунок 6 - Окно «Настройки

Отклонение ОЗ на частотах и график АЧХ отображаются в окне ГВП, АЧХ, Сиг/Шум. Частотные характеристики (рис.7).

Рисунок 7 – Окно частотных характеристик

График АЧХ рисуется зеленым цветом.

Имеется возможность изменения масштаба графика. Для этого можно развернуть окно на весь экран кнопкой и изменять масштаб рисунка путем растягивания рамки мышкой на графике, выделенная область будет отображена во весь экран. Для восстановления первоначального масштаба необходимо нажать на кнопку Восстановить масштаб .

Для наложения маски на график зайдите в меню Настройки => Шаблоны характеристик (маски), и в окне Настройки укажите АЧХ выберите маску SACK02.mFD и нажмите на кнопку для добавления маски, для удаления маски применяется кнопка (рис.8)

Рисунок 8 – Выбор маски АЧХ

В результате график должен иметь вид:

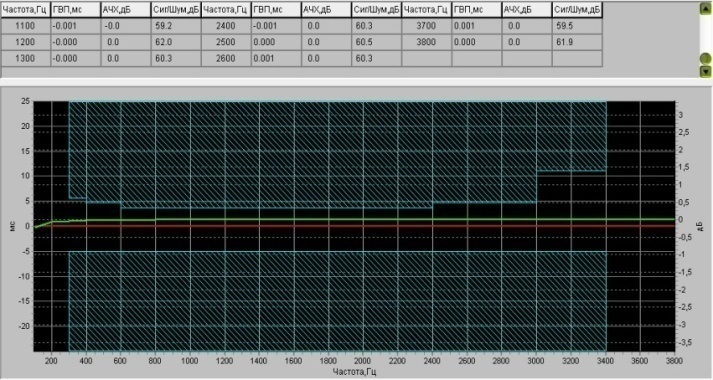

Рисунок 9 - Отклонение ОЗ в пределах нормы

Если отклонение остаточного затухания в пределах нормы, график должен находиться в незакрашенной зоне (рис.9). Если на какой-то частоте отклонение ОЗ не соответствует норме, то в таблице это значение будет обведено синей рамкой.

Кроме измеренных выше параметров анализатор позволяет наблюдать и другие параметры сигнала; такие как осциллограмма, спектр сигнала и т.д. Эти параметры отображаются в соответствующих окнах управляющей программы, ознакомьтесь с ними самостоятельно.

7 Содержание отчета:

7.1 Наименование работы, цель работы.

7.2 График АЧХ измеренного канала ТЧ.

7.3 Анализ результатов измерений.

8 Контрольные вопросы
