Аппаратура управления ПРЛ-6М2








В составе ПРЛ-6М2, как и в ДРЛ-6М2, имеются органы управления по­зволяющие изменять функциональное состояние (режим работы) как всей РЛС, так и её отдельными каналами, блоками. Последние, как правило, рас­полагаются непосредственно на блоках. Управление режимами работы ПРЛ-6М2 выполняется с БТУ (рисунок 1.7). управление каждым передатчиком выполняется как с БТУ, так и БУВ-021, приёмниками первичного канала – с БПр-021, приёмником вторичного канала –с БПрН-021, аппаратурой отобра­жения – с использованием органов управления на БУО-П, ИКГ, антеннами – с БТУ, ПОУ-П, ПОУА, КУ-02 - переключателями в блоках КУ-02 и т.д.

Контрольные вопросы к главе 1

1. Назовите основные ТТХ ПРЛ.

2. В каких режимах работает ПРЛ? В какой тактической ситуации исполь­зуются эти режимы?

3. Какой режим управления ВС используется в ПРЛ?

4. Какие блоки включает ПРЛ?

5. Поясните назначение отдельных элементов развертки на ИКГ.

6. Как организуется управление ПРЛ?


Рисунок 1.5. КУНГ с ПРЛС-6М2 на позиции




ССФ-02 СКУ-02 СП-02 СУП-022 СП-02 СУП-022 СПр-02 СПр-02 СГ-02
БП-127 БЧВ-021 БПрН-021 БП-135 УВЧ УВЧ
БОП БЧК-021 БУВ-021 БУВ-021 БПр-021 БПр-021 БГ-021
БСФ БУ-021 БПМ-021 БПМ-021 БПАПЧ БПАПЧ БГ-021
БАК БКИ-021 БВМ-021 БВМ-021 БФ-02 БФ-02 БРН-021

Рисунок 1.6. Размещение блоков ПРЛ-6М2 в стойке ПРЛ

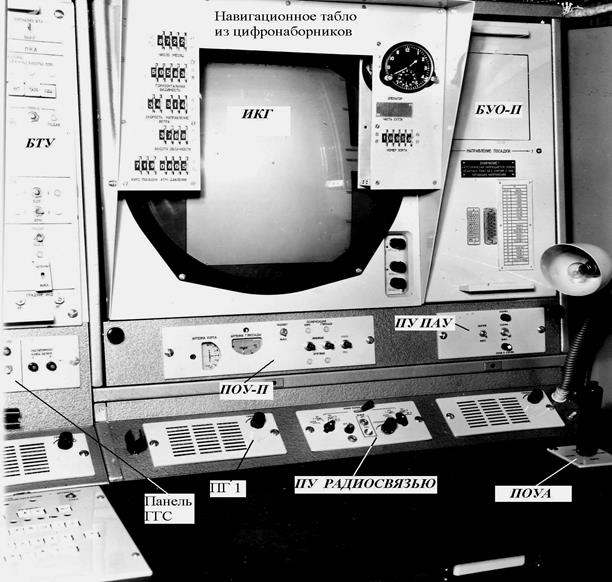

Рисунок 1.7. Блоки и пульты ПРЛ-6М2 в ПКУ
