Выполнение работы. 1. Запустить серверное приложение
1. Запустить серверное приложение. Для этого требуется выполнить файл runServer.bat. 2. Для формирования множеств элементов системы открыть диалоговое окно «Элементы системы». Для этого следует выполнить команду меню «Модель\Статическая». 3. В окне редактирования статической модели (см. рисунок 3.3.1) в соответствии с вариантом задания (см. таблицу 3.4.1) на вкладке «Ресурсы» добавить ресурсы информационной системы. 4. Перейти на вкладку «Субъекты» и ввести субъекты. При редактировании субъектов (см. рисунок 3.4.2) задать доступные ресурсы в соответствии с вариантом задания. 5. Во вкладке «Угрозы» ввести угрозы нарушения доступа и вероятности их возникновения (см. рисунок 3.4.3) в соответствии с вариантом.
Рисунок 3.4.1 — Окно редактирования статической модели
Рисунок 3.4.2 — Окно редактирования свойств субъекта
Рисунок 3.4.3 — Окно редактирования угрозы
6. Во вкладке «Уязвимости» ввести величины ущерба для всех уязвимостей. Для всех отношений доступа выбрать методы защиты информации, которые будут препятствовать возникающим угрозам. Добавить во вкладке «Средства защиты» механизмы защиты с выбранными самостоятельно степенями сопротивляемости (см. рисунок 3.4.5). 7. Открыть графическое представление статической модели двойным щелчком мыши на строке «Диаграмма статической модели» (см. рисунок 3.4.6) в древовидном списке. По диаграмме проанализируйте правильность задания элементов и связей.
Рисунок 3.4.5 — Окно редактирования свойств механизма защиты
Рисунок 3.4.6 — Вид древовидного списка системы изучения методов и средств защиты информации

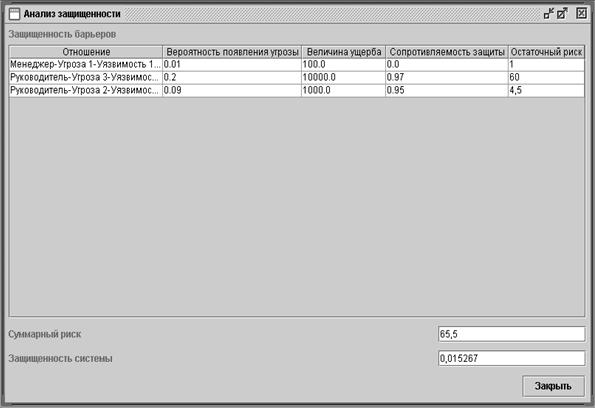

8. Для просмотра рисков откройте окно анализа защищенности (пункт меню «Анализ\Защищенность системы»). Вид данного окна представлен на рисунке 3.4.7.
Рисунок 3.4.7 — Окно анализа защищенности
9. Проанализируйте и определите наиболее ценные ресурсы с точки зрения возможного ущерба. 10.Сделайте выводы о том, каким образом влияют вероятности и характеристики угроз, уязвимостей и механизмов защиты на общую защищенность системы, изменяя параметры в окне анализа защищенности.
Таблица 3.4.1 — Варианты заданий
Содержание отчета
Отчет выполняется один на бригаду и должен включать: 1. Наименование и цель работы. 2. Краткие теоретические сведения. 3. Статическую модель согласно варианта. 4. Окна редактирования ресурсов, субъектов, угроз, уязвимостей, средств защиты. 5. Анализ защищенности 6. Выводы.
|
