Идеальный источник переменного напряжения АС Voltage Source

Работа с компонентами библиотеки SIMPOWERSYSTEM. Компоненты источников переменного тока и напряжения.

Идеальный источник переменного напряжения АС Voltage Source

Пиктограмма:

Назначение:

Вырабатывает синусоидальное напряжение с постоянной амплитудой. Напряжение источника АС Voltage Source описывается следующим выражением:

и = Ах sin(2pjt + ф),

где А - амплитуда напряжения источника; j - частота; Ф - начальная фаза напряжения.

Знак «+» на пиктограмме блока показывает положительное направление напряжения источника.

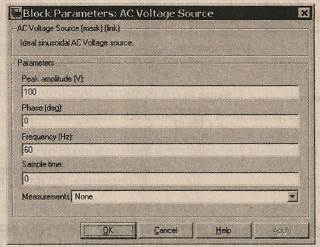

Окно задания параметров:

Параметры блока:

Peak Amplitude (V):

[Амплитуда (В)]. Амплитуда выходного напряжения источника.

Phase (deg):

[Фаза (град)]. Начальная фаза.

Frequency (Hz):

[Частота (Гц)]. Частота источника.

Sample time:

[Шаг дискретизации]. Параметр задает шаг дискретизации по времени выходного напряжения источника при создании дискретных моделей.

Measurements:

[Измеряемые переменные]. Параметр позволяет выбрать передаваемые в блок Multimeter переменные, которые затем можно увидеть с помощью блока Scope.

Значения параметра выбираются из списка:

~ None - нет переменных для отображения;

~ Voltage - выходное напряжение источника.

Блок является идеальным источником напряжения, то есть его собственное сопротивление равно нулю.

Пример:

На рис. 3.4 показана схема, моделирующая подключение активно-индуктивной нагрузки к источнику переменного напряжения. Там же приведен график тока в нагрузке.

Рис. 3.4. Подключение источника переменного напряжения к нагрузке
