Идеальный источник переменного токаАС Current Source

Пиктограмма:

Назначение:

Вырабатывает синусоидальный ток с постоянной амплитудой. Ток источника АС Current Source описывается следующим выражением:

I=Ахsiп(2рft+Ф),

где А - амплитуда тока источника;

f - частота; Ф - начальная фаза тока.

Знак «+» на пиктограмме блока показывает положительное направление тока источника.

Окно задания параметров:

Параметры блока:

Реак Amplitude (А):

[Амплитуда (А)]. Амплитуда выходного тока источника.

Phase (deg):

[Фаза (град)]. Начальная фаза.

Frequency (Hz):

[Частота (Гц)]. Частота источника.

Sample time:

[Шаг дискретизации]. Параметр задает шаг дискретизации по времени выходного тока источника при создании дискретных моделей.

Measurements:

[Измеряемые переменные]. Параметр позволяет выбрать передаваемые в блок Multimeter переменные, которые затем можно увидеть с помощью блока Scope.

Значения параметра выбираются из списка:

» None - нет переменных для отображения;

» Current - выходной ток источника.

Блок является идеальным источником тока, то есть его собственное сопротивление равно бесконечности. Для амплитуды и фазы допустимы отрицательные значения. Нулевая частота определяет источник постоянного тока. Задание отрицательной частоты недопустимо.

Пример:

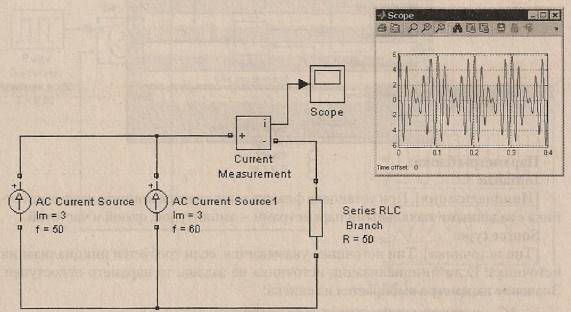

На рис. 3.5 показана схема, моделирующая работу двух источников тока на активную нагрузку. Источники имеют одинаковую амплитуду тока (3 А), но разную частоту (50 и 60 Гц). Ток в нагрузке является суммой токов этих двух источников.

Рис. 3.5. Работа источников тока на общую нагрузку
