Последовательная RLС-нагрузка Series RLC Load






Работа с компонентами библиотеки SIMPOWERSYSTEM. Моделирование сети с RLC нагрузкой

Последовательная RLС-нагрузка Series RLC Load

Пиктограмма:

Назначение:

Блок Series RLC Load моделирует последовательное включение резистора, индуктивности и конденсатора. Параметры цепи задаются через мощность цепи при номинальном напряжении и частоте.

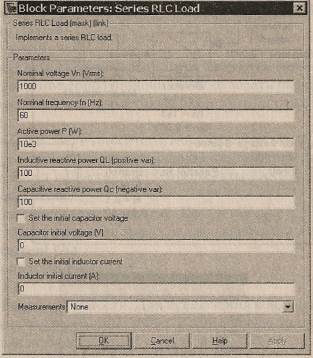

Окно задания параметров:

Параметры блока:

Nominal voltage Vn (Vrms):

[Номинальное напряжение (В)]. Значение действующего напряжения цепи,

для которого определены мощности элементов.

Nominal frequency fn (Hz):

[Номинальная частота (Гц)]. Значение частоты, для которого определены

мощности элементов.

Active power Р (W):

[Активная мощность (Вт)].

Inductive reactive power QL (positive уаг):

[Реактивная мощность индуктивности (ВАр)]. Потребляемая индуктивно-

стью реактивная мощность.

Capacitive reactive power QC (negative уаг):

[Реактивная мощность емкости (ВАр)]. Отдаваемая конденсатором реактивная мощность. В графе вводится абсолютное значение мощности (без учета знака).

Measurements:

[Измеряемые переменные]. Параметр позволяет выбрать передаваемые в блок Multimeter переменные. Значения параметра выбираются из списка:

~ None - нет переменных для отображения;

~ Branch voltage Voltage - напряжение на зажимах цепи;

~ Branch current - ток цепи;

~ Branch voltage and current - напряжение и ток цепи.

Отображаемым сигналам в блоке Multimeter присваиваются метки:

~ Ib - ток цепи;.

~ Ub - напряжение цепи.

Величины мощностей могут быть определены по следующим выражениям:

где Р - активная мощность; QL - реактивная мощность индуктивности; Qc - реактивная мощность емкости; со - круговая частота напряжения; И – действующее значение напряжения.

Пример:

На рис. 3.17 показана схема с использованием последовательной нагрузочной

цепи. На схеме источник переменного напряжения амплитудой 100 В и частотой

Рис. 3. 77. Переходные процессы в последовательном колебательном контуре

50 Гц подключается к цепи с параметрами: U,./ = 100 B, f" = 50 Гц, Р> 121, 347 ВТ, QL = 381, 224 ВАр и Qc = 3863 ВАр. При выбранных нагрузочных параметрах значения сопротивления, индуктивности и емкости будут равны параметрам последовательной RLС-цепи, показанной на рис. 3.15.
