Параллельная RLС-нагрузка Parallel RLC Load






Пиктограмма:

Назначение:

Блок Parallel RLC Load моделирует параллельное включение резистора, ин-

дуктивности и конденсатора. Параметры цепи задаются через мощности цепи при номинальном напряжении и частоте.

Окно задания параметров:

параметры блока:

Nominal voltage Vn (Vrms):

[Номинальное напряжение (В)]. Значение действующего напряжения цепи,

для которого определены мощности элементов.

Nominal frequency fn (Hz):

[Номинальная частота (Гц)]. Значение частоты, для которого определены

мощности элементов.

Active power Р (W):

[Активная мощность (Вт)].

Inductive reactive power QL (positive уаг):

[Реактивная мощность индуктивности (ВАр)]. Потребляемая индуктивностью реактивная мощность.

Capacitive reactive power QC (negative уаг):

[Реактивная мощность емкости (ВАр)]. Отдаваемая конденсатором реактивная мощность. В графе вводится абсолютное значение мощности (без учета знака).

Measurements:

[Измеряемые переменные]. Параметр позволяет выбрать передаваемые в блок Multimeter переменные.

Значения параметра выбираются из списка:

~ None - нет переменных для отображения;

~ Branch voltage Voltage - напряжение на зажимах цепи;

~ Branch current - ток цепи;

~ Branch voltage and current - напряжение и ток цепи.

Отображаемым сигналам в блоке Multimeter присваиваются метки:

~ Ib - ток цепи;

~ Ub - напряжение цепи.

Величины мощностей могут быть определены по следующим выражениям:

и2

р=-

R'

и2

QL = ы:

Qc= u2 ыС,

где Р - активная мощность; QL - реактивная мощность индуктивности; Qc - реактивная мощность емкости; ш - круговая частота напряжения; и – действующее значение напряжения.

Пример:

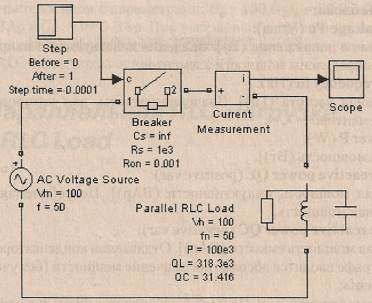

На рис. 3.18 показана схема с использованием последовательной нагрузочной

цепи. На схеме источник переменного напряжения амплитудой 100 В и частотой 50 Гц подключается к цепи с параметрами: и" = 100 В, /" = 50 Гц, Р = 100 кВт, QL = 318, 3 кВАр и Qc = 31, 42 ВАр. При выбранных нагрузочных параметрах значения сопротивления, индуктивности и емкости будут равны параметрам парал лельной RLС-цепи, показанной на рис. 3.16.

Рис.3. 18. Переходные процессы в параллельном колебательном контуре
