Вивчення магнітних полей та феромагнітних мас на дугу

3.1 Мета роботи: вивчити вплив магнітних полей та феромагнітних мас на дугу.

3.2 Устаткування та матеріали:

3.2.1 Зварювальний пост постійного та перемінного струму.

3.2.2 Підковообразний магніт.

3.2.3 Штатив для кріплення електроду.

3.2.4 Масивний стальний брус (феромагнітна маса).

3.2.5 Масивний мідний та алюмінієвий брус.

3.3 Порядок виконання роботи:

3.3.1 Дослід 1: вивчення впливу власних магнітних полей дуги.

3.3.1.1.Схема досліду:

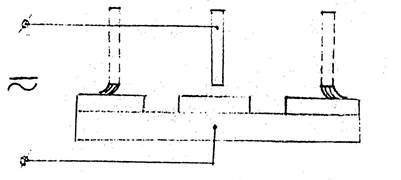

Рисунок 3.1 – Схема досліду.

3.3.1.2 Закріпити в штативів вугільний електрод, зворушити дугу в різних місцях установки та зафіксувати відхилення дуги.

3.3.2 Дослід 2: вивчення впливу сторонніх магнітних полей на дугу.

3.3.2.1 Схема досліду

Рисунок 3.2– Схема досліду.

3.3.2.2 Закріпити вугільний електрод у штативі і зворушити дугу між електродом та пластиною. Піднести до дуги підково образний магніт та зафіксувати відхилення дуги.

3.3.3 Дослід 3: вивчення впливу феромагнітних мас на дугу.

3.3.3.1 Схема досліду

Рисунок 3.3 – Схема досліду.

3.3.3.2 Закріпити вугільний електрод у штативі та зворушити дугу між електродом і пластиною. Піднести до дуги на відстань 5 – 10 мм масивний стальний брус та зафіксувати відхилення дуги. Замість стального бруса піднести мідний та алюмінієвий брус.

ПРИМІТКА: Досліди 1, 2, 3 зробити на постійному та перемінному струмі.

Рисунок 3.3 - Схема досліду.

3.4 Висновок:
