RP – региональный процессор
|
|
EMB – шина EM
EM – модуль расширения
|
Рисунок 4.6– Иерархия процессоров

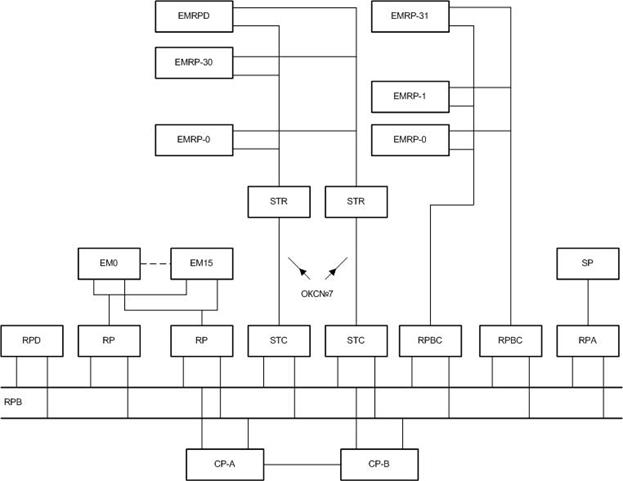

В подсистему RPS входят несколько типов региональных процессоров (рисунок 4.7):
RР – стандартный региональный процессор;
RPD – цифровой региональный процессор расширенного модуля, имеет производительность выше чем стандартный RР. Используется для обработки больших комплексных программ, выполняя часть функций СР;
RPA – конвертор шины RР (интерфейс для процессора поддержки SP), входит в состав группы ввода/вывода;
STC – центральный сигнальный терминал для организации взаимодействия по протоколу ОКС№7 с удаленными блоками ступени АИ (RSS);
STR – удаленный сигнальный терминал в составе RSS;
SP – процессор поддержки (вспомогательный процессор), обеспечивает выполнение функций ввода/вывода.
EMRD – модуль расширения цифрового регионального процессора расширенного модуля
EMRP – модуль расширения стандартного регионального процессора
STR – удаленный сигнальный терминал
EM – модуль расширения
