Как учитывается при расчете мощности ККУ генерируемая реактивная мощность синхронными электродвигателями.

При расчете компенсации реактивной мощности синхронные двигатели 6—10 кВ делятся на две группы: 1-я - наиболее экономичные двигатели, имеющие единичную мощность Рд.н > 2500 кВт или частоту вращения ротора n > 1000 мин-1. Располагаемая реактивная мощность Q д.р таких двигателей используется полностью без выполнения обосновывающих расчетов. 2-я - синхронные двигатели, имеющие Р д.н ≤ 2500 кВт и n< 1000 мин-1. Использование двигателей этой группы для компенсации реактивной мощности требует технико-экономического обоснования.

1). Определяется располагаемая реактивная мощность СД, имеющих

Р д.н > 2500 кВт или n > 1000 1/мин

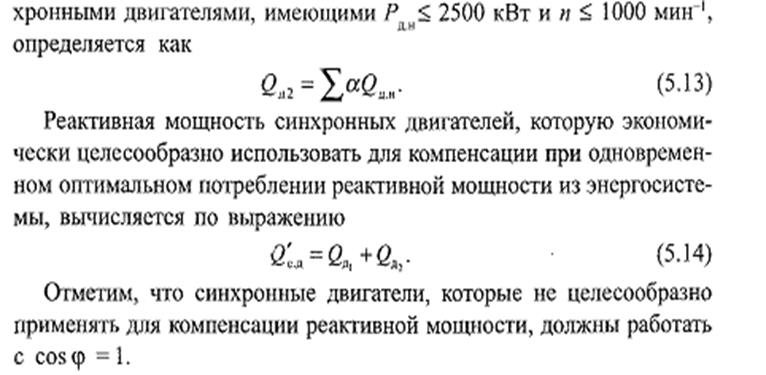

2). Определяется целесообразность использования СД, имеющих

Р д.н < = 2500 кВт и п < = 1000 мин-1,

где CQэ ‑ удельная стоимость потребления реактивной мощности и энергии,

не превышающего экономическое значение, руб/квар× год;

С р.г ‑ удельная стоимость потерь активной мощности при генерации РМ

в СД и конденсаторных установках, руб/квар× год.

Удельная стоимость потребления реактивной мощности и энергии, не превышающего экономическое значение

при наличии приборов учета максимальной реактивной мощности

при отсутствии приборов учета максимальной реактивной мощности

где с 1 - плата за 1 квар потребляемой реактивной мощности, с 1=1, 2 руб/квар-год;

d 1 - плата за 1 квар-ч потребляемой реактивной энергии,

d 1 = 0, 03 коп/квар-ч при наличии приборов учета максимума

d 1 = 0, 08 коп/квар-ч при отсутствии приборов учета

ТмQ — годовое число часов использования максимальной реактивной мощности

при потреблении, не превышающем экономическое значение;

k1 — коэффициент удорожания КУ, принимается равным кратности повышения

тарифа на электроэнергию kw. Достоинства СД:

• повышают устойчивость СЭС;

• обеспечивают плавное регулирование реактивной мощности в широком диапазоне;

• реактивная мощность меньше зависит от колебаний напряжения, чем в КУ.

Располагаемая реактивная мощность, которую СДможет генерировать без нарушения условий допустимого нагрева обмоток и железных частей статора и ротора

где aм — коэффициент допустимой перегрузки двигателя,

зависящий от его загрузки по активной мощности

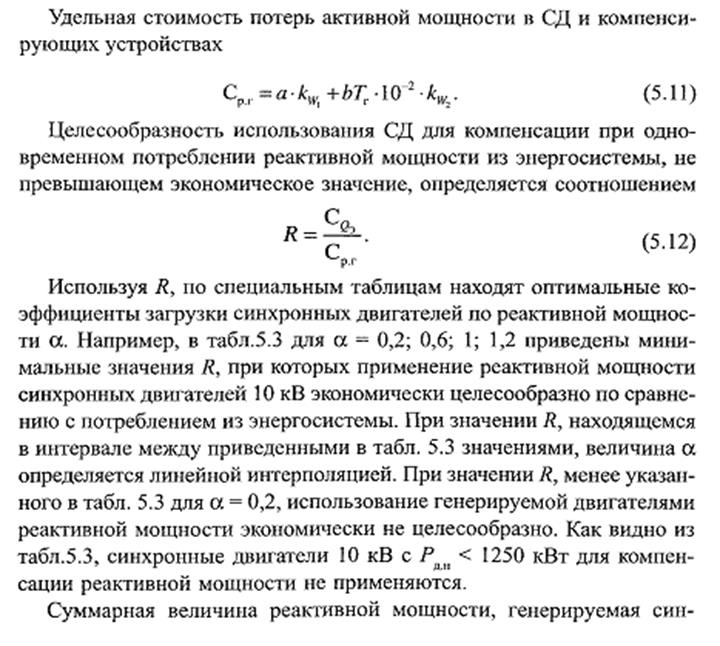

Используя R, по таблицам находят оптимальные коэффициенты

загрузки СД по реактивной мощности α.

22. Когда и как рассчитывается мощность ККУ на напряжении выше 1 кВ?

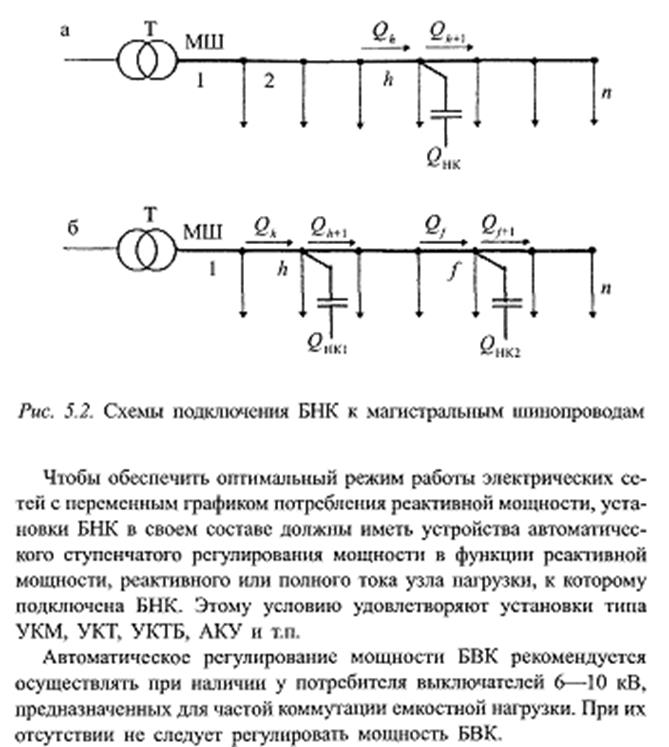

23. Как распределяется мощность ККУ в магистральных сетях напряжением до 1 кВ?

24. Как распределяется мощность ККУ в радиально-магистральных сетях напряжением до 1 кВ?

При определении суммарной мощности КУ между двумя ШМА расчет выполняется в следующем порядке:

1. Определяется эквивалентное сопротивление каждого шинопровода rэкв = Σ ri

2. Определяется реактивная нагрузка каждого шинопровода Qэкв1 = Σ Qннi· ri / Σ ri

3. Определяется реактивная нагрузка всей схемы Qэкв = Qэ_кв1 + Q_экв2

4 Определим эквивалентное сопротивление расчетной схемы

5. Определяем реактивную (не скомпенсированную) нагрузку через трансформатор

Qт = Qэкв – Qкн

6. Определяем мощность КУ каждого шинопровода Q_кн1 = Q_экв1 – Qт (R_экв / r _экв1)

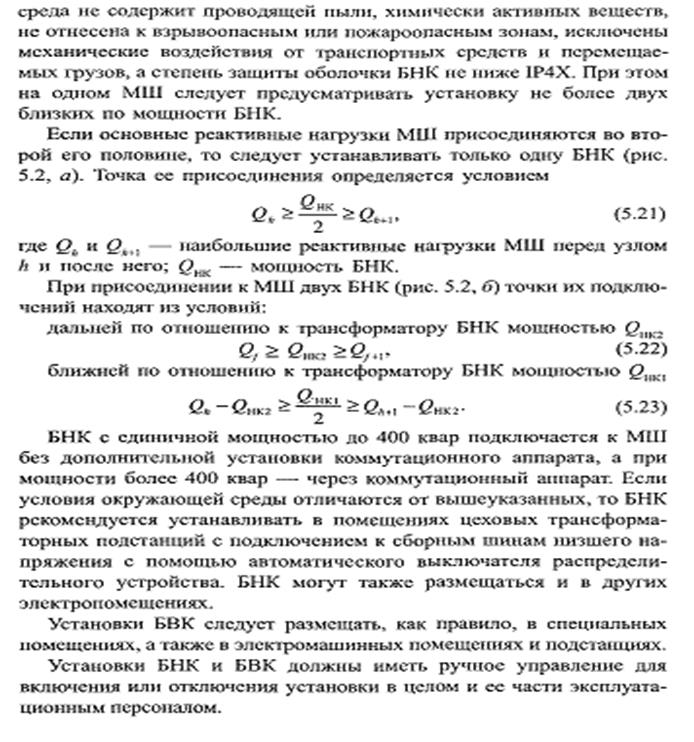

7. Определяем точку присоединения конденсаторной установки
