Как распределяется мощность ККУ в радиальных сетях напряжением до 1кВ
Допускается распределение мощности КУ между кабельными линиями пропорционально их реактивной нагрузке при условии: – если длина радиальных линий менее 100м; – при любых длинах радиальных линий, если разница между их сопротивлениями не превышает 200%. Если это условие не выполняется, распределение мощности КУ между кабельными линиями выполняется по формуле: Qкнi = Qнн i – (Qнн – Qкн)(Rэкв / ri) Qнн I – расчетная реактивная нагрузка радиальной линии; Qнн – суммарная реактивная нагрузка трансформатора; Qкн – суммарная мощность компенсирующих устройств на напряжение до 1000 В Rэкв – эквивалентное сопротивление расчетной схемы; ri – активное сопротивление радиальной линии

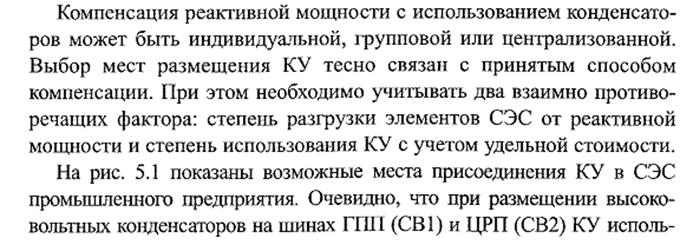

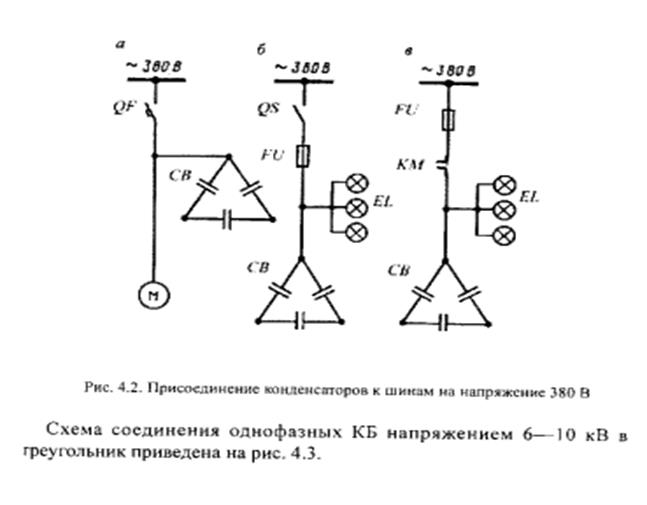

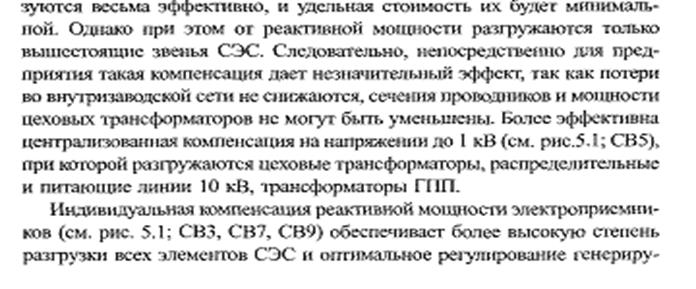

Схемы присоединения ККУ на напряжении до и выше 1 кВ.
|
