Тавровые сечения. При расположении полки в растянутой зоне (рис

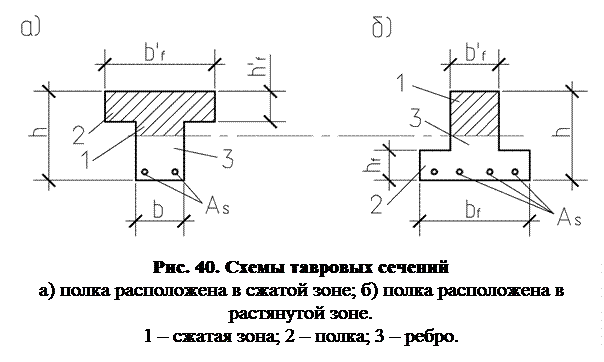

При расположении полки в растянутой зоне (рис. 40, б) сечение рассматривается как прямоугольное размером . Площадь уширения находится в растянутой зоне и в расчет не принимается. При расположении полки в сжатой зоне (рис. 40, а) расчет сечения зависит от положения нейтральной оси: 1) нейтральная ось проходит в пределах полки (рис. 42); 2) нейтральная ось проходит в ребре (рис. 43).
Принимаем: ; Определяем момент внутренних сил относительно оси, проходящей центр тяжести растянутой арматуры.
при - нейтральная ось проходит в пределах полки (рис. 42); - нейтральная ось проходит в ребре. Расчет сечения с нейтральной осью в полке. При расположении нейтральной оси пределах сжатой полки тавровое сечение рассчитывают как прямоугольное с размерами и (рис. 42), поскольку площадь бетона в растянутой зоне на несущую способность не влияет. Расчет сечения с н.о. в ребре. Из ∑ Х=0.
Из М=Мult.
Порядок подбора арматуры. 1. Из уравнение (2) определяем α 0: ; 2. По таблице принимаем ; 3. Из уравнения (1)определяем Аs. . 4. Конструируем сечение.
|
