Сушка с многократным промежуточным подогревом воздуха
Рис. 18.11.Сушилка с многократным промежуточным подогревом воздуха (а) и изображение процесса на i-x- диаграмме (б): 1 - сушильная камера; 2-калориферы Сушка с частичной рециркуляцией отработанного воздуха показана на рис. 18.12. Исходный воздух с параметрами, характеризуемыми точкой А, смешивается с частью отработанного воздуха (линии АС и ВС), затем смесь нагревается в калорифере до температуры сушки tc и взаимодействует с высушиваемым материалом. Конечные параметры воздуха определяет точка В. По сравнению с сушкой при однократном проходе воздуха для этого варианта сушки характерны пониженная температура воздуха при сушке tc вместо t K, повышенное начальное влагосодержание хс вместо хн и большая линейная скорость газа в сушилке.

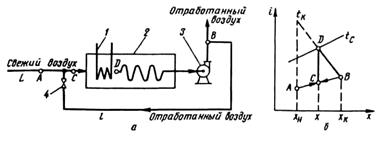

Рис. 18.12. Сушилка с частичным возвратом воздуха (а) и изображение процесса на i —x-диаграмме (б): 1 — калорифер; 2 — сушильная камера; 3 — вентилятор; 4 — заслонка Сушка с частичной рециркуляцией отработанного воздуха и промежуточным нагревом в калориферах представляет собой сочетание описанных выше вариантов. Для этого варианта сушки характерны пониженная температура воздуха, повышенное начальное влагосодержание и относительная влажность воздуха, большая линейная скорость газа в сушилке за счет увеличения количества циркулирующего воздуха в сушилке.
|
