Физико-механические и теплофизические свойства льда и шуги.

Плотность льда, образовавшегося при кристаллизации пресной воды при 0°С и нормальном давлении, составляет в среднем 917 кг/м³. Следовательно, плотность пресноводного льда меньше плотности воды. Плотность льда зависит от его структуры, температуры и в большей степени от его пористости (во льду рек и водоемов почти всегда наблюдаются пузырьки воздуха).

С понижением температуры плотность льда увеличивается, а объем уменьшается. В зависимости от температуры плотность и удельный объем льда можно рассчитать по формулам Вейнберга:

ρ = 917 (1 - 0, 000158 t)(1 - n); (2.33)

V = 1090 (1 + 0, 000158 t), (2.34)

где п — пористость льда.

Из (2.33) следует, что, зная плотность льда (r_{л, n =0}.=917кг/м³), можно определить его пористость

п = 1 - r_л /r_{л, n =0}.

Плотность льда, образовавшегося в результате замерзания соленой воды (морской или озерной), зависит не только от его температуры и количества воздушных пузырьков в нем, но еще и от содержания солей в прослойках между кристаллами льда и от количества в этих прослойках рассола. И то и другое зависит от быстроты замерзания и от возраста льда. Старый морской лед имеет иное распределение солености по глубине, чем молодой. В морском льду рассол стекает вниз по неизбежным во льду трещинам, вследствие чего соленость его непрерывно изменяется во времени. Соленость льда всегда меньше солености воды, из которой он образовался.

Плотность морского льда увеличивается по мере увеличения солености воды и уменьшается с увеличением содержания воздушных пузырьков.

Изменение плотности льда при изменении давления характеризуется коэффициентом сжимаемости β. Например, при изменении давления в интервале (1... 5) · 10⁷ Па при t = - 7°С β = 1, 2·10^-10 1/Па.

Коэффициент объемного расширения (сжатия) льда β _t можно принять с достаточно высокой точностью постоянным и равным 0, 158·10^-3°С^-1. Коэффициент линейного расширения (сжатия) соответственно равен a_t = β _t /3 = 0, 053·10^-3°С^-1.

Лед течет при напряжениях в ледяном покрове P > 5·10⁴ Па. Характеристикой его текучести является коэффициент вязкости μ. Этот коэффициент определяется в зависимости от температуры льда по формулам:

при t ≥ -20°С

μ = (11, 6 – 0, 978 t +0, 293 t ²) 10¹¹, (2.35)

при t < -20°С

μ = (11, 6 – 6, 54 t) 10¹¹, (2.36)

где t — средняя температура слоя льда.

Коэффициент μ также сильно зависит от структуры льда, характера нагрузки и продолжительности ее приложения.

Плавление льда при постоянном внешнем давлении протекает при определенной температуре, называемой температурой плавления — t _пл.

Температура плавления льда определяется давлением, при котором он находится; она понижается с повышением давления (рис. 2.2). Зависимость ее от давления описывается уравнением Клапейрона—Клаузиуса, а также может быть представлена следующей формулой:

(2.37)

При давлении до 10⁷ Па эту зависимость можно заменить линейной:

t _пл = -7, 8 · 10^-8 P. (2.38)

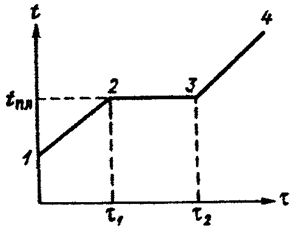

Рис. 2.2. Ход температуры во льду во времени при подводе к нему теплоты [8]

1 — 2 — нагревание льда; 2 — 3 — плавление льда: 3 — 4— нагревание воды; t _пл —температура плавления льда.

Плавление льда при атмосферном давлении происходит при температуре 0, 01°С (в практических расчетах принимают 0°С). Количество теплоты, которое необходимо сообщить 1 кг льда, находящемуся при температуре плавления, для превращения его в воду, называют удельной теплотой плавления L _пл. Удельная теплота плавления пресноводного льда при нормальных условиях равна удельной теплоте кристаллизации воды 33, 3·10⁴ Дж/кг (п. 2.1).

Удельная теплота сублимации (возгонки) льда (рис. 2.3) равна сумме удельной теплоты плавления льда и удельной теплоты испарения воды; при 0°С она равна L _воз = 33, 3·10⁴ + 250·10⁴ = 283, 3·10⁴ Дж/кг.

Коэффициент теплопроводности льда λ принимают в среднем равным 2, 24Вт/(м·°С). С повышением температуры λ уменьшается незначительно и линейно.

Удельную теплоемкость льда вычисляют по формуле Б. П. Вейнберга:

c = 2, 12 (1 + 0, 0037 t). (2.39)

Учитывая, что при t =0°С плотность льда ρ = 917 кг/м³, а удельная теплоемкость его c = 2, 12 кДж/(кг·°С), получаем коэффициент температуропроводности льда при нормальных условиях a = λ /(c ρ)=2, 24/(2, 12·917) = 4, 1·10^-3 м²/ч.

Рис. 2.3. Схема изменения агрегатного состояния воды [8]

С понижением температуры коэффициент a существенно повышается, так как при этом не только увеличивается λ, но и уменьшается c:

a = 4, 1(1 – 0, 0063 t) 10^-3. (2.40)

Таблица 2.4
