Задание 18 Модель выполнения работ по сетевому графику
|
|
На рисунке изображен сетевой график выполнения работ бригадой рабочих. Узел 1 определяет начало выполнения комплекса работ, узел 7 — завершение работ. Узел 2 определяет завершение работы 1—2, для выполнения которой требуются 4 рабочих и 14±6 дней. Остальные узлы и дуги интерпретируются аналогично.
Информация о всех дугах (работах) и требуемых для их выполнения ресурсах приведена в таблице.
| Дуга (работа) | Требуемое количество рабочих | Время выполнения работы (дни) |
| 1-2 | 14±6 | |
| .1-3 | 20±9 | |
| 2-4 | 10±3 | |
| 2-5 | 18±4 | |
| 3-4 | 22±5 | |
| 3-6 | 25±7 | |
| 4-5 | ||
| 4-7 | 15±5 | |
| 5-7 | 8±3 | |
| 6-7 | 10±3 |
Последовательность выполнения работ определяется двумя условиями: наличие количества рабочих, необходимого для начала работ, и синхронизации. Например, работы 1—2 и 1—3 могут быть начаты одновременно, если позволяют ресурсы рабочей силы. Если же таких ресурсов не хватает, то выполняется в первую очередь та работа, для которой требуется больше рабочих (по принципу максимальной занятости).
Синхронизация сводится к простому правилу: любая работа может быть начата, если все предшествующие ей работы завершены. Например, работа 4—7 может быть начата только после того, как завершены работы 2—4 и 3—4. Пунктирная дуга (на рисунке дуга 4—5) определяет фиктивную работу, требующую 0 ед.времени и 0 рабочих. Такая дуга используется в графике только как условие синхронизации (работа 5—7 может быть начата только по завершении работ 2—5 и 4-5).
Постройте модель последовательности работ, оцените распределения времени выполнения всего комплекса работки времени простоя рабочих (измеряется в человеко-днях) для случаев, когда в бригаде 5 человек, 6 человек, 8 человек.
В каждом из этих случаев проведите Имитацию для 100 циклов полного выполнения комплекса работ.
Задание 19* Модель выполнения работ по сетевому графику с ресурсными ограничениями

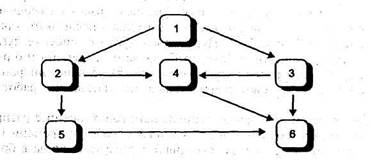

На рисунке изображен сетевой график выполнения дорожно-строительных работ бригадой рабочих. Подобный график описан в задании 18.
Информация о всех дугах (работах) и требуемых для их выполнения ресурсах приведена в таблице.
Песок и гравий, требуемые для выполнения работ, завозятся на строительный участок 5-тонными грузовиками, в среднем за 10 дней работы приходит 4 грузовика. Песок перевозится до покрытия нормы, необходимой для производства всех песчаных работ. После полного завершения таких работ начинается перевозка гравия с такой же интенсивностью.
В каждом из этих случаев проведите имитацию для 100 циклов полного выполнения комплекса работ.
| Дуга (работа) | Требуемое количество рабочих | Время выполнения работы (дни) | Требуемое количество песка (т) | Требуемое количество гравия (т) |
| 1-2 | 14±6 | - | ||
| 1-3 | 20±9 | - | ||
| 2-4 | - | |||
| 2-5 | 18±4 | - | ||
| 3-4 | 22±5 | - | ||
| 3-6 | - | |||
| 4-6 | - | |||
| 5-6 | 8±3 | - |
Постройте модель производства дорожно-строительных работ, оцените распределения времени выполнения всего комплекса работ и времени простоя рабочих (измеряется в человеко-днях) для случаев, когда в бригаде 5 человек и 8 человек. Статистика должна собираться раздельно для простоев из-за нехватки рабочих рук и простоев из-за нехватки материалов.
