Привод выключения сцепления






Дальнейшее изучение автомобиля невозможно без понимания термина " привод". Попробуем раз и навсегда с этим разобраться.

В обычной жизни человек самостоятельно, посредством своих ног и рук, перемещается по улице и квартире, прилагает усилия и передает их окружающим предметам. Что-то открывает и закрывает, включает и выключает, и все это без применения всяких там трубопроводов и рычагов.

И совсем другое дело в автомобиле. Когда надо передать усилие от водителя к некому механизму или от одного агрегата к другому, то без " посредников" не обойтись. Ведь в машине все надежно закреплено в различных местах кузова, и водитель не имеет возможности на ходу выйти из-за руля, чтобы, допустим, руками приоткрыть дроссельную заслонку карбюратора. Поэтому в автомобиле существует привод механизмов.

Представьте ситуацию, когда вам необходимо постоянно что-то закрывать и открывать, а сами вы передвигаться не можете. Если трудно себе это представить, тогда для начала привяжите себя покрепче к своему любимому дивану. А теперь попробуйте открыть входную дверь!

Для передачи усилия на расстоянии по " открыванию" и " закрыванию" двери вам придется применить веревку или палку, дистанционное управление или еще что-нибудь.

Пусть это будет длинная палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери. А дальше дерзайте - тяните и толкайте, впуская к себе по одному толпу приглашенных в гости друзей. В этом случае палка с веревками и будут являться тем " приводом", который передает усилие на расстоянии.

В автомобиле практически каждый механизм имеет свой привод, посредством которого он приводится в действие. Привод может состоять из большого количества отдельных узлов и деталей, может быть механическим, гидравлическим или иным.

Привод выключения сцепления (гидравлический) состоит из (рис. 35):
- педали;
- главного цилиндра;
- рабочего цилиндра;
- вилки выключения сцепления;
- выжимного подшипника;
- трубопроводов.

При нажатии на педаль сцепления усилие ноги водителя через шток и поршень передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего цилиндра.

Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который передает усилие на механизм сцепления.

Когда водитель отпускает педаль, под воздействием возвратных пружин все детали привода занимают исходные позиции.

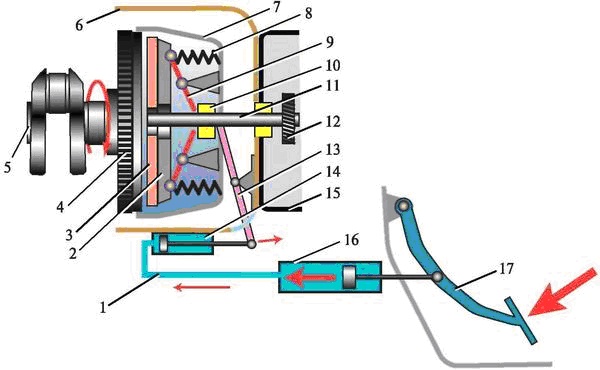

Рис. 35. Схема гидравлического привода выключения сцепления и механизма сцепления: 1 - трубопровод; 2 - нажимной диск; 3 - ведомый диск; 4 - маховик; 5 - коленчатый вал; 6 - картер сцепления; 7 - кожух сцепления; 8 - нажимные пружины; 9 - отжимные рычаги; 10 - выжимной подшипник; 11 - первичный вал коробки передач; 12 - шестерня первичного вала; 13 - вилка выключения сцепления; 14 - рабочий цилиндр; 15 - картер коробки передач; 16 - главный цилиндр; 17 - педаль сцепления

В гидравлическом приводе сцепления автомобилей ВАЗ ранних лет выпуска использовалась тормозная жидкость " Нева", " Роса", " Томь" На современных автомобилях применяется жидкость класса DOT-4. При покупке жидкости или, по крайней мере, перед тем, как заливать ее в бачок привода, стоит прочесть, что написано на этикетке флакона. Можно ли ее смешивать с той жидкостью, которая, уже залита в гидропривод сцепления вашего автомобиля? Как правило, ответ бывает положительным, но существуют жидкости, которые смешиванию не подлежат.

На переднеприводных автомобилях ВАЗ используется механический привод, где педаль сцепления связана с вилкой выключения с помощью троса в оболочке.
