Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять. Элементы механизма заключены в картер, сцепления который крепится к картеру двигателя.

Механизм сцепления состоит из (см. рис. 35):
- картера и кожуха,
- ведущего диска (которым является маховик коленчатого вала двигателя),
- нажимного диска с пружинами,
- ведомого диска со специальными износостойкими накладками.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того движется его автомобиль или стоит на месте.

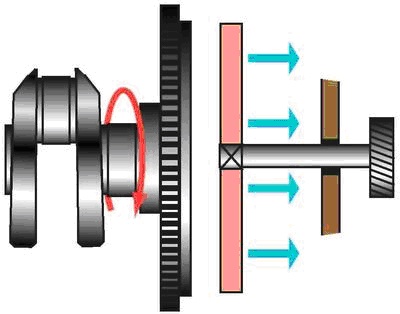

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач (рис. 36). Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Рис. 36. Сцепление выключено

Для начала движения машины необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии) к вращающемуся маховику, то есть включить сцепление (рис. 37). И это сложная задача, так как угловая скорость вращения маховика составляет 20-25 оборотов в секунду, а скорость вращения ведущих колес - ноль.

Рис. 37. Сцепление включено

Давайте подумаем, как решить эту задачу. Представьте, что вы опоздали на поезд, который уже начал движение. При грамотных действиях сначала вы его догоняете, двигаясь параллельно, затем хватаетесь за поручень, и когда ваша скорость уравняется со скоростью поезда, то можно уже и запрыгивать в вагон.

Но вам может присниться кошмарный сон, в котором вы, двигаясь наперерез поезду, пытаетесь сразу попасть в движущийся вагон. Конечно промахиваетесь и не попадаете в больницу только потому, что вовремя просыпаетесь в холодном поту. Зато после этого начинаете всегда правильно отпускать педаль сцепления только в три этапа.

На первом этапе работы по включению сцепления - приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения (догнали поезд). За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль - потихоньку ползти.

На втором этапе - удерживаем ведомый диск от какого-либо перемещения в средней позиции в течение двух-трех секунд для того, чтобы скорость вращения маховика и диска уравнялись (ухватились за поручни вагона). Машина при этом немного увеличивает скорость движения.

На третьем этапе - маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания и с одинаковой скоростью, стопроцентно передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля (запрыгнули в вагон). Это соответствует состоянию механизма сцепления включено, автомобиль движется. Теперь остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если в начале движения педаль сцепления резко бросить, то автомобиль " прыгнет" вперед, а двигатель заглохнет. В худшем варианте что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Действия водителя по выключению и включению сцепления в течение поездки (при стартах с места, остановках и переключениях передач) повторяются многократно, особенно в условиях городского движения. Если вы освоите работу педалью сцепления в три этапа, то позже это войдет в незаметную полезную привычку, которая обеспечит плавность хода автомобиля, комфорт пассажирам и увеличение ресурса не только деталей сцепления, но и всего автомобиля в целом.
