Элементы перекрытия. Перекрытия в составе корпуса, системы набора перекрытий

Перекрытием называется система балок, перекрытых настилом или обшивкой. Элементами перекрытия являются балки различного профиля (полосы, угольники, полособульбы, т-образные и другие профили) и стальные листы.

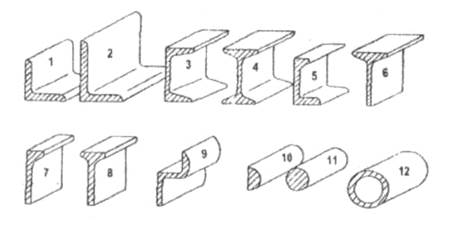

Рис. 5.1. Профильный прокат
1 - равнобокий угольник; 2 - неравнобокий угольник; 3 - швеллер; 4 - двутавр; 7 - полособульб; 8 - симметричный полособульб; 9 - люковый профиль; 10 - сегментный профиль; 11 - прутковая сталь; 12 - труба.

Преобладающим типом соединений стальных конструкций в судостроении являются сварные соединения, Сварка обеспечивает равнопрочность соединения свариваемых листов, балок и других деталей (даже таких массивных как детали ахтерштевня и форштевня). Широко применяется и даёт отличные результаты при высокой производительности труда автоматическая и полуавтоматическая электросварка под слоем флюса. Достаточно широко применяется ручная сварка и полуавтоматическая сварка в среде защитных газов.

Рис. 5.2. Типы сварных швов: а -встык без разделки кромок; б - встык с разделкой кромок и подваркой; в - угловой с разделкой кромок и подваркой; г - угловой без разделки кромок; д - тавровый односторонний без разделки; е - тавровый двусторонний с разделкой кромок.
