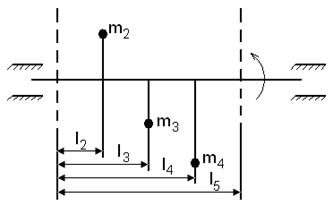

Решение. Расположим дополнительную массу слева от массы m2 нарасстоянии l=100мм, а - справа от массы m4 нарасстоянии l=100м.
|
|
Расположим дополнительную массу
слева от массы m2 нарасстоянии l =100мм, а
- справа от массы m4 нарасстоянии l =100м.
1.Условие динамического уравновешивания (7.4):
Найдем динамические дисбалансы. Выбираем масштаб μ =, делим величины динамических дисбалансов на данный масштаб и находим соответствующие отрезки. Все значения занесем в таблицу. Построим план динамических дисбалансов. На плане измеряем отрезок m5 r5 l5, вписываем его длину в таблицу. Умножаем величину данного отрезка на масштаб, т.е. находим динамический дисбаланс, задаем массу = кг и находим
r5= Угол ά 5 измеряем на построенном плане.
2.Условие статического уравновешивания (7.5)
Найдем статические дисбалансы. Выбираем масштаб μ =, делим величины статических дисбалансов на данный масштаб и находим соответствующие отрезки. Все значения занесем в таблицу. Построим план статических дисбалансов. На плане измеряем отрезок m1 r1, вписываем его длину в таблицу. Умножаем величину данного отрезка на масштаб, т.е. находим статический дисбаланс, задаем массу = кг и находим
r1= Угол ά 1 измеряем на построенном плане.
| Масса | |||||
| mi, кг | |||||
| Радиус ri, см | |||||
| Расстояние до начала отсчета li, см | |||||
| ai, град | |||||
| Статический дисбаланс miri, кгсм | |||||
| Отрезки для построения плана статических дисбалансов, мм | |||||
| Динамический дисбаланс mirili, кгсм2 | |||||
| Отрезки для построения плана динамических дисбалансов, мм |
План динамических дисбалансов План статических дисбалансов
