Полевые транзисторы с управляющим p-n переходом. Принцип действия. Напряжение отсечки. напряжение насыщения.

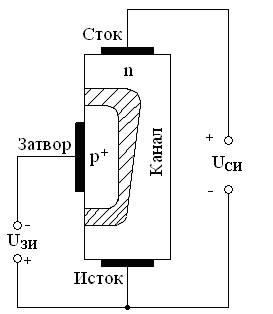

Полевой транзистор с управляющим p-n переходом.
Полевой транзистор работает следующим образом. При отсутствии напряжения на входе основные носители
заряда - электроны под действием ускоряющего электрического поля в канале (E = 105 104 В/см) дрейфуют в направлении от истока к стоку, в то время как p-n переход для них заперт. Ток IС, создаваемый этими электронами, определяется как напряжением стока UСИ, так и сопротивлением канала. Последнее зависит от поперечного сечения канала, которое ограничивается p-n переходом (заштрихованная область). Поскольку потенциал электрического поля линейно возрастает от истока к стоку вдоль канала, толщина p-n перехода минимальна вблизи истока и максимальна вблизи стока, и канал сужается вдоль p-n перехода от истока к стоку. Таким образом, наибольшим сопротивлением канал обладает в наиболее узкой своей части, т.е. у стока. Если обратное напряжение UЗИ подаваемое к затвору увеличить, то толщина p-n перехода по всей его длине увеличится, а площадь сечения канала и, следовательно, ток в цепи стока уменьшаются. Указанный эффект будет тем сильнее, чем больше удельное сопротивление материала полупроводника, поэтому полевые транзисторы выполняют из высокоомного материала (с малой концентрацией примесей в канале). При обратном напряжении на затворе равном UЗИ0 сечение канала в определенной его части станет равным нулю и ток через канал прекратится. Такой режим называется режимом отсечки. Напряжение отсечки Uотс - один из основных параметров, характеризующих полевой транзистор. При напряжении на затворе, численно равном напряжению отсечки, практически полностью перекрывается канал полевого транзистора, и ток стока при этом стремится к нулю. Измерение истинного значения напряжения отсечки (при полном перекрытии канала) произвести довольно трудно, так как при этом приходится иметь дело с чрезвычайно малыми токами стока, к тому же зависящими от сопротивления изоляции. В справочных данных на полевые транзисторы всегда указывается, при каком значении тока стока произведены измерения напряжения отсечки. Так, например, для транзисторов КП102 напряжения Uотс получены при токе стока 20 мкА, а у транзистора КП103 - при токе стока 10 мкА.
