Классификация лопастных насосов

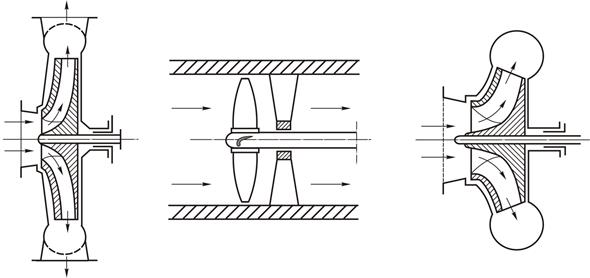

Лопастные насосы по направлению движения жидкости на выходе из рабочего колеса относительно оси вращения делятся на радиальные, в которых поток движется перпендикулярно оси вращения (центробежные насосы, рисунок 2.2), осевые - поток жидкости движется параллельно оси вращения (рисунок 2.3) и диагональные - поток движется наклонно к оси вращения под произвольным углом (рисунок 2.4). Рисунок 2.2 Рисунок 2.3 Рисунок 2.4 Сочетание рабочего колеса с подводящими и отводящими устройствами называется ступенью насоса. По числу ступеней лопастные насосы бывают одноступенчатые и многоступенчатые. Так, если давление одной ступени Таким образом, многоступенчатые насосы применяют для увеличения давления (рисунок 2.5). По числу потоков насосы могут быть одно- и многопоточными. Например, насос с рабочим колесом двустороннего входа жидкости (рисунок 2.6) является примером двух поточного насоса.
Рисунок 2.5 Рисунок 2.6
|
