Работа центробежного насоса на трубопроводную сеть

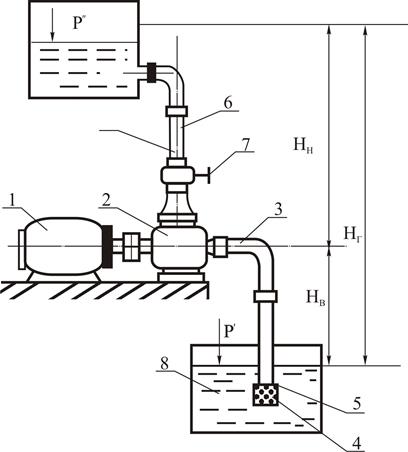

На рисунке 3.29 представлена схема насосной установки. Центробежный насос 2 приводится в действие электродвигателем 1. Насос обеспечивает перекачку жидкости из приемного бака 8 в напорный бак 9 по трубопроводам - подводящему 3 и напорному 6. В конце, опущенном в приемный бак, имеется сетка-фильтр 4 и обратный клапан 5, позволяющий залить насос и подводящий трубопровод жидкостью перед пуском. Каждая насосная установка имеет контрольно-измерительные приборы для определения подачи насоса (расходомеры), напоры насоса манометры и мановакуумметров), мощности (ваттметр). Для регулирования подачи насоса и для возможности отсоединения на напорном трубопроводе имеется задвижка 7 иногда рядом с ней ставят обратный клапан 10, который закрывается при остановке насоса и препятствует перетеканию жидкости из напорного бака в приемный на подводящем трубопроводе. Рисунок 3.25 Важно вести контроль подводимой мощности по приборам; любая неисправность в насосе вызывает увеличение или падение мощности по сравнению с заданной характеристикой насоса. При работе насоса на трубопроводную систему его показатели работы находятся в зависимости от гидравлических свойств этой системы. Так, по условию неразрывности потока жидкости подача насоса должна быть равна расходу жидкости в трубопроводах
а напор, который насос должен создавать для заданных условий работы, определится из уравнения Бернулли:

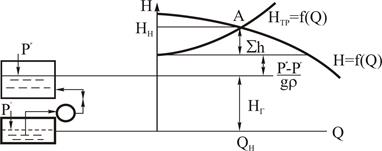

Тогда характеристика трубопроводной системы, представляющая зависимость напора от расхода жидкости, будет иметь следующий вид (рисунок 3.26). Если на полученную характеристику трубопроводов нанести характеристику насоса в том же масштабе, то точка пересечения характеристик определяет единственный возможный режим работы насоса на данный трубопровод. Точка пересечения характеристик А называется рабочей точкой насоса. Для правильного выбора насоса недостаточно определить рабочую точку А, необходимо выяснить находится ли она в рабочей зоне характеристики насоса. Рабочая зона насоса определяется по характеристике Рисунок 3.27 Рисунок 3.28
|
