Затухание, понятие, виды.

Волокно характеризуется двумя важнейшими параметрами: затуханием и дисперсией. Чем меньше затухание (потери) и чем меньше дисперсия распространяемого сигнала в волокне, тем больше может быть расстояние между регенерационными участками или повторителями.

На затухание света в волокне влияют такие факторы, как: потери на поглощении; потери на рассеянии; кабельные потери.

Потери на поглощении и на рассеянии вместе называют собственными потерями, в то время как кабельные потери в силу их природы называют также дополнительными потерями, рис. 2.6.

Рис. 2.6. Основные типы потерь в волокне

Полное затухание в волокне (измеряется в дБ/км) определяется в виде суммы: a=a_int + a_rad + a =a_abs + а_sct + a_rad

Потери на поглощение a_abs состоят как из собственных потерь в кварцевом стекле (ультрафиолетовое и инфракрасное поглощение), так и из потерь, связанных с поглощением света на примесях. Примесные центры, в зависимости от типа примеси, поглощают свет на определенных (присущих данной примеси) длинах волн и рассеивают поглощенную световую энергию в виде джоулева тепла. Даже ничтожные концентрации примесей приводят к появлению пиков на кривой потерь, рис. 2.7. Следует отметить характерный максимум в районе длины волны 1480 нм, который соответствует примесям ОН^-. Этот пик присутствует всегда. Область спектра в районе этого пика ввиду больших потерь практически не используется.

Собственные потери на поглощении растут и становятся значимыми в ультрафиолетовой и инфракрасной областях. При длине волны излучения выше 1, 6 мкм обычное кварцевое стекло становится непрозрачным из-за роста потерь, связанных с инфракрасным поглощением, рис. 2.7.

Потери на рассеянии a_sct. Уже к 1970 году изготавливаемое оптическое волокно становится настолько чистым (99, 9999%), что наличие примесей перестает быть главенствующим фактором затухания в волокне. На длине волны 800 нм затухание составило 1, 5 дБ/км. Дальнейшему уменьшению затухания препятствует так называемое рэлеевское рассеяние света. Рэлеевское рассеяние вызвано наличием неоднородностей микроскопического масштаба в волокне. Свет, попадая на такие неоднородности, рассеивается в разных направлениях. В результате часть его теряется в оболочке. Эти неоднородности неизбежно появляются во время изготовления волокна.
Потери на рэлеевском рассеянии зависят от длины волны по закону λ ^-4 и сильней проявляются в области коротких длин волн, рис. 2.7.

Рис. 2.7. Факторы, влияющие на затухание в области длины волны 1500 нм

Длина волны, на которой достигается нижний предел собственного затухания чистого кварцевого волокна, составляет 1550 нм и определяется разумным компромиссом между потерями вследствие рэлеевского рассеяния и инфракрасного поглощения.

На рис. 2.8 приводится общий вид спектральной зависимости собственных потерь с указанием характерных значений четырех основных параметров (минимумов затухания в трех окнах прозрачности 850, 1300 и1550 нм, и пика поглощения на длине волны 1480 нм) для современных одномодовых и многомодовых волокон.

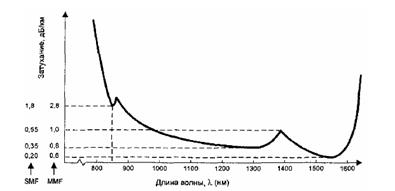

Рис. 2.8. Собственные потери в оптическом волокне

Кабельные (радиационные) потери a_rad обусловлены скруткой, деформациями и изгибами волокон, возникающими при наложении покрытий и защитных оболочек, производства кабеля, а так же в процессе инсталляции ВОК. При соблюдении ТУ на прокладку кабеля номинальный вклад со стороны радиационных потерь составляет не больше 20% от полного затухания. Дополнительные радиационные потери появляются, если радиус изгиба кабеля становится меньше минимального радиуса изгиба, указанного в спецификации на ВОК.
