Разграфка и номенклатура топографических карт

Номенклатурой называется система нумерации отдельных листов топографических карт и планов разных масштабов. Схема взаимного расположения отдельных листов называется разграфкой.

В нашей стране принята международная система разграфки и номенклатуры топографических карт; ее основой является лист карты масштаба 1: 1 000 000.

Вся поверхность Земли условно разделена меридианами и параллелями на трапеции размером 6o по долготе и 4o по широте; каждая трапеция изображается на одном листе карты масштаба 1: 1 000 000. Листы карт, на которых изображаются трапеции, расположенные между двумя соседними параллелями, образуют ряды, которые обозначаются буквами латинского алфавита от A до V от экватора к северу и к югу. Листы карт, на которых изображаются трапеции, расположенные между двумя соседними меридианами, образуют колонны. Колонны имеют порядковые номера от 1 до 60, начиная с меридиана 180o; колонна листов карт, на которой изображена 1-я зона проекции Гаусса (см. раздел 1.7), имеет порядковый номер 31 (рис.5.3).

Номенклатура листа карты миллионного масштаба составляется из буквы ряда и номера колонны, например, N-37.

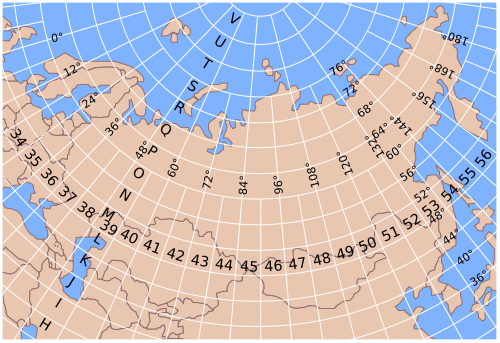

Рис.5.3 Схема расположения листов карты масштаба 1: 1 000 000

Листы карты масштаба 1: 500 000 получают делением листа миллионного масштаба на 4 части средним меридианом и средней параллелью.

Размеры листа - 3o по долготе и 2o по широте. Номенклатуру листа карты масштаба 1: 500 000 получают, добавляя к номенклатуре миллионного листа справа прописную букву русского алфавита А, Б, В, Г, например, N-37-А.

Рис. 5.4 Пример разграфки листа миллионной карты на карты масштаба 1: 500 000 (синие), 1: 200 000 (зелёные) и 1: 100 000 (жёлтые)

Листы карты масштаба 1: 200 000 получают делением листа миллионного масштаба на 36 частей меридианами и параллелями. Размеры листа - 1o по долготе и 40' по широте. Номенклатуру листа карты масштаба 1: 200 000 получают, добавляя к номенклатуре миллионного листа справа римскую цифру от I до XXXYI, например, N-37-XXIY.

Листы карты масштаба 1: 100 000 получают делением листа миллионного масштаба на 144 части меридианами и параллелями. Размеры листа - 30' по долготе и 20' по широте. Номенклатуру листа карты масштаба 1: 100 000 получают, добавляя к номенклатуре миллионного листа слева числа от 1 до 144, например, N-37-144.

Листы карты масштаба 1: 50 000 получают делением листа масштаба 1: 100 000 на 4 части средним меридианом и средней параллелью. Размеры листа - 15' по долготе и 10' по широте. Номенклатуру листа карты масштаба 1: 50 000 получают, добавляя к номенклатуре листа 1: 100 000 справа прописную букву русского алфавита А, Б, В, Г, например, N-37-144-А.

Листы карты масштаба 1: 25 000 получают делением листа масштаба 1: 50 000 на 4 части средним меридианом и средней параллелью. Размеры листа - 7'30" по долготе и 5' по широте. Номенклатуру листа карты масштаба 1: 25 000 получают, добавляя к номенклатуре листа 1: 50 000 справа строчную букву русского алфавита а, б, в, г, например, N-37-144-А-а.

Листы карты масштаба 1: 10 000 получают делением листа масштаба 1: 25 000 на 4 части средним меридианом и средней параллелью. Размеры листа - 3'45" по долготе и 2'30" по широте. Номенклатуру листа карты масштаба 1: 10 000 получают, добавляя к номенклатуре листа 1: 25 000 справа цифру от 1 до 4, например, N-37-144-А-а-1.

Севернее 60-й параллели листы карт издаются сдвоенными по долготе, севернее 76-й параллели - счетверенными.
