Система координат, применяемая в геодезии.






Топографическое изучение земной поверхности заключается в определении положения ситуации и рельефа относительно математической поверхности Земли, т.е. в определении пространственных координат характерных точек, необходимых и достаточных для моделирования местности. Модель местности может быть представлена в виде геодезических чертежей, изготовление которых называют картографированием, и аналитически – в виде совокупности координат характерных точек. Для построения моделей местности в геодезии применяют метод проекций и различные системы координат.

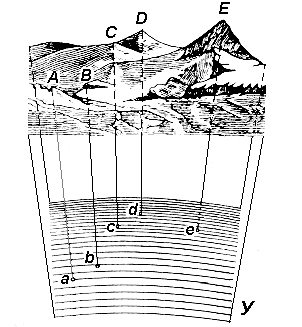

Метод горизонтальной проекции заключается в том, что изучаемые точки (A, B, C, D, E) местности с помощью вертикальных (отвесных) линии проектируются на уровенную поверхность У (рис. 5), в результате чего получают горизонтальные проекции этих точек (a, b, c, d, e). Отрезки Аa, Bb, Cc, Dd, Ee называются высотами точек, а численные их значения – отметками.

Высота точки является одной из её пространственных координат. Отметка называется абсолютной, если в качестве уровенной поверхности принимается геоид, и относительной или условной, если для этого принимается произвольная уровенная поверхность.



Рис. 5. Проектирование точек местности на уровенную поверхность Земли



Две другие недостающие координаты точки определяются с помощью системы координат, построенной на математической поверхности Земли (рис. 6).

Через любую точку поверхности референц-эллипсоида можно провести две взаимно перпендикулярные плоскости:

· плоскость геодезического меридиана – плоскость, проходящая через ось вращения Земли PP';

· плоскость геодезической широты, которая перпендикулярна плоскости геодезического меридиана.

Следы сечения поверхности референц-эллипсоида этими плоскостями называют меридианом (М) и параллелью.

Меридиан, проходящий через астрономическую обсерваторию в Гринвиче, называется начальным или нулевым (М0).

Параллель, плоскость которой проходит через центр Земли O, называется экватором (Э).

Плоскость, проходящая через центр Земли O перпендикулярно к её оси вращения PP', называется экваториальной.

Основой для всех систем координат являются плоскости меридиана и экватора.

Рис. 6. Система географических координат Рис. 7. Система геодезических координат



Системы координат подразделяются на угловые, линейные и линейно – угловые.

Примером угловых координат являются географические координаты (рис.6): широта и долгота . Вдоль соответствующих параллели и меридиана широта и долгота точек постоянны.

В геодезии применяются следующие системы координат:

· геодезические;

· астрономические;

· географические;

· плоские прямоугольные геодезические (зональные);

· полярные;

· местные.
