Параллактический способ измерения расстояний

Этот способ основан на решение треугольника АВС, в котором для определения расстояния SC высокой точностью измеряют перпендикулярную измеряемой линии малую сторону l, называемую базисом, и противолежащий ей острый параллактический ей острый параллактический угол (рис. 54). Расстояние S вычисляют по формуле

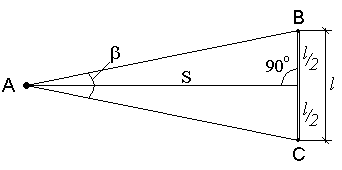

Рис. 54. Параллактический способ измерения расстояний.

Измеряя расстояние этим способом, сразу получают горизонтальное проложение, поэтому введение поправок за наклон линии не требуется.

Физико – оптические мерные приборы

Второй способ измерения длин линий заключается в использовании физико-оптических приборов. Длину линии определяют как функцию угла, под которым виден базис (оптические дальномеры), или как функцию времени и скорости распространения электромагнитных волн между конечными точками измеряемой линии (электромагнитные дальномеры).

Достоинством физико-оптических дальномеров является быстрота измерений, высокая точность и возможность измерения больших расстояний без подготовки трассы: нужна лишь оптическая видимость между конечными точками линии.

Идея оптических дальномеров основана на решении параллактического треугольника, в котором по малому (параллактическому) углу β и противоположному ему катету (базе) B определяют расстояние D по формуле

D = B ∙ ctg β

Рис. 55. Параллактический треугольник

Одну из величин (В или β) принимают постоянной, а другую измеряют. В зависимости от этого различают оптические дальномеры с постоянной базой и переменным углом или с постоянным углом и переменной базой.
