Генератор чертежей и спецификаций ⇐ ПредыдущаяСтр 4 из 4
Конструкторская документация в виде различных чертежей и спецификаций остаётся в настоящее время основным документом на производстве. Следовательно, модули для её создания присутствуют в MCAD – системах. Режим создания конструкторских документов происходит в ассоциативном режиме. Под ассоциативным проектированием понимается реализация единой односторонней информационной взаимосвязи между геометрией твёрдотельной модели и конструкторской документацией. Использование технологии ассоциативного проектирования позволяет при любом изменении геометрии твёрдотельной модели получать перестроенные в автоматическом режиме рабочие и сборочные чертежи, а также траектории движения инструмента для обработки на станках с ЧПУ. Процесс создания ассоциативных чертежей, как документальной основы проекта реализуется с использованием следующих этапов проектирования: а) автоматическое генерирование геометрии; б) интерактивный режим оформления чертежа.

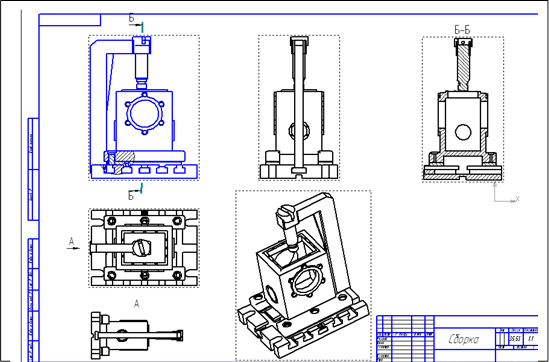

При реализации первого этапа все построения ведутся автоматически на основе созданной ранее твёрдотельной модели детали или сборки. Готовое изображение представляет собой вид или совокупность стандартных видов в форме проекционных эскизов пространственной 3D-модели. При этом положение главного вида необходимо предварительно задать на пространственной модели На созданных проекционных видах сохраняется ассоциативный режим с твёрдотельной моделью. Это означает, то что при каждом изменении формы модели, автоматически будут перестраиваться и проекционные виды. Они подразделяются на: а) стандартные; б) произвольные; в) проекционные; г) вид по стрелке или дополнительный вид. Кроме видов изображения включают два вида разрезов: а) полный; б) местный.
На втором этапе оформляется созданная геометрическая модель в соответствии с требованиями стандарта. Важным элементом в режиме оформления изображений является простановка размеров, знаков шероховатостей, номеров позиций, обозначений отклонений формы и расположения поверхностей.
