Оценка радиационно-теплового режима территории
|
|
Анализ радиационно-теплового режима в архитектурных целях предполагает главным образом оценку влияния солнечной радиации на тепловой фон. Если тепловой фон пониженный – прохладно, холодно и т.п., то нагрев благоприятен, если фон повышенный – жарко, то дополнительное солнечное тепло вредно. Для жилища, помимо теплового влияния солнечной радиации, играет роль и ультрафиолетовая составляющая солнечных лучей, отсутствие которой при обращении комнат окнами на север (в нашем северном полушарии) неблагоприятно для человека. В конструктивном отношении нагрев стен и покрытий солнцем при пониженных температурах может вызывать разрушение поверхности, и это требует также учёта солнечного облучения.
Анализ суточных сумм прямой солнечной радиации, поступающей на вертикальные, различно ориентированные поверхности, рекомендуется проводить по следующей шкале:
Менее 6.29 МДж/м2 (1500 ккал/м2) – незначительная радиация;
6.29-12.56 МДж/м2 (1500-3000 ккал/м2) –средняя радиация;
Более 12.57 МДж/м2 (более 3000 ккал/м2) – высокая радиация.
Коэффициент перевода сумм тепла из кал/м2 в Дж /м2 равен 4.187.
Результатом анализа характеристик солнечной радиации является оценка сторон горизонта по условиям теплового облучения, проведённая с учётом нормируемого СНиПом ограничения ориентации жилых помещений на северную часть горизонта (табл. 2.7.1). Анализ граф 2, 3 и 4 (оценка баллов) показывает, что в холодных районах высший балл получают стороны, получающие летом максимум солнца – ЮЗ –Ю, а в Средней Азии южная ориентация остаётся благоприятной из-за высокого стояния солнца и непроникания лучей в глубину комнат, тогда как при ориентации на В и З нагрев комнат гораздо сильнее.
Таблица 2.7.1. Оценка круга горизонта по тепловому облучению солнечной радиацией в летний период
| Территория | Оценка, баллов | |||
| От побережья Северного Ледовитого океана до 62-63° с.ш., включая север Дальнего востока | СЗ-СВ – запретный сектор для квартир односторонней ориентации во всех зонах | В | З, ЮВ | ЮЗ, Ю |
| От 63-65 до 52° с.ш. | З | В, ЮЗ | ЮВ, Ю | |
| К югу от 52° с.ш. | ЮЗ | З, ЮВ | Ю, В | |
| Юг Средней Азии | З | В, ЮЗ | Ю, ЮВ | |
| Юг Дальнего Востока | В | З, ЮВ | ЮВ, Ю |
Пользуясь таблицей 2.7.1, производят построение круга горизонта для конкретной территории, оцениваются стороны по степени благоприятности по бальной системе (рис.2.7.1), определяются лучшие и худшие стороны по тепловому облучению, устанавливаются требования к солнцезащите окон, лоджий и т.п.

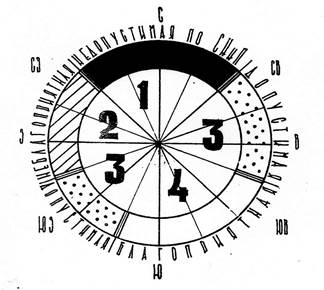

Рис. 2.7.1. Оценка круга горизонта в Москве
