Приложение 3.1
Архитектурно-технические средства регулирования микроклимата
в зданиях и наружной среде
| I. Планировка и организация придомовой территории | ||||||||||
| Средство, приём | Климатические факторы, условия | Эффективность средства* | ||||||||
| Застройка различной плотности: до 20% 20-30% более 30% | Погода холодная, суровая, прохладная, скорость ветра более 4 м/с, температура менее 15°С | Снижение скорости ветра на: 20% 20-50% более 50% | ||||||||
| Замкнутая застройка по сравнению со свободной | То же | 60–70% | ||||||||
| Полузамкнутая по сравнению со свободной | То же | 50% | ||||||||
| Строчная застройка торцами к северному ветру по сравнению с широтными домами | То же | Улучшение микроклимата квартир, снижение теплопотерь зданиями на 25-30%; ухудшение микроклимата между зданиями – чрезмерное продувание территории | ||||||||
| Сплошная ветро-снегозащитная преграда (отдельно стоящее здание, специальная защитная стенка, снежный забор) | Погода холодная, суровая, сильные снегозаносы | Снижение скорости ветра до 100%, снегосборность – 90-95% от переноса на открытой территории | ||||||||
| Замкнутый двор | То же | Снижение скорости ветра на 50-60%, концентрации пыли на 60-85%, температуры воздуха (в условиях пустыни) на 2-4°С | ||||||||
| Снижение уровня загрязнения | ||||||||||
| воздуха, % | шума, Дба | |||||||||
| Однорядная посадка деревьев с живой изгородью из кустарников шириной 10 м | Средняя полоса России | 5-7 | 4-5 | |||||||
| Двухрядная посадка деревьев с живой изгородью из кустарников шириной 20-30 м | То же | 7-15 | 8-10 | |||||||
| Трех-четырёхрядная посадка деревьев с живой изгородью из кустарников шириной 25-30 м | То же | 10-15 | 8-10 | |||||||
| Бульвар шириной 70 м (рядовая и групповая посадка деревьев и кустарников) | то же | 10-15 | 6-10 | |||||||
| Многорядная посадка или зеленый массив шириной 100 м | То же | 25-30 | 10-16 | |||||||
| Озеленение внешнего пространства | Снижение температуры воздуха, °С | Повышение относительной влажности, % | Снижение скорости ветра, % | Снижение солнечной радиации, % | ||||||
| Массив зеленых насаждений полнотой 0.8-1.0 | Погода теплая, жаркая, лето в средней и южной полосе России | 3.5-5.5 | 10-20 | 50-70 | 95-100 | |||||
| Группа деревьев | То же | 1.0-1.5 | 4-6 | 20-40 | 94-96 | |||||
| Рядовая посадка деревьев | То же | 1.0-1.5 | 4-7 | 30-50 | ||||||
| Газон, цветник | То же | 0.5 | 1-4 | – | – | |||||
| Фонтан | То же | 1.5-3.5 | 5-10 | – | – | |||||
| Кондиционерная установка, сплошная завеса воды высотой 2.5 м | То же | – | – | |||||||
| Пергола, увитая вьющимися растениями | То же | 1.0-1.5 | – | 20-30 | ||||||
| Парки площадью более 1 га | То же | Зона комфортной среды занимает 70% площади парка, в жаркие дни температура снижается на 4-6°С | ||||||||
| Небольшой зеленый массив | То же | Зона комфортной среды занимает менее 30%, или вовсе отсутствует | ||||||||
| Озеленение и перенос снега | Снегосборность, м3 на 1 пог. м полосы | |||||||||
| Непродуваемая лесная полоса шириной более 20-25 м | Снегоперенос до 600 м3/пог.м. Сибирь, Север | до 600 | ||||||||
| Ажурная полоса шириной более 12-15 м | То же | до 350 | ||||||||
| Продуваемая лесная полоса шириной не более 7-10 м | То же | 100-150 | ||||||||
| Система из двух продуваемых лесных полос шириной 12 и 15 м и межполосным разрывом 30-40 м | То же | до 250 | ||||||||
| Система из трех продуваемых лесных полос шириной 12, 12 и 15 м и межполосными разрывами 30-40 м | То же | до 400 | ||||||||
| Системы озелененных лесных полос | Снегоперенос более 600 м3/пог.м, отдельные районы Крайнего Севера, тундра | Малоэффективны. Требуется активная снегозащита | ||||||||
| Удаление зданий от транспортных магистралей на 20 м и устройство защитной зеленой полосы шириной 5-20 м с деревьями в 2-3 ряда и кустарниками | Примагистральные территории | Снижение загазованности непосредственно у фасадов жилых зданий в 2-3 раза | ||||||||
| Расположение зданий на участках вне геопатогенных излучений (пересечение подземных потоков, разломов земной коры) | Средняя климатическая полоса, жилые кварталы, в т.ч. Петербург и Гатчина | Снижение онкологических заболеваний населения в 3 раза по сравнению со зданиями, расположенными в опасных геопатогенных зонах | ||||||||
| II. Объемно-планировочные решения зданий | ||||||||||
| Увеличение ширины корпуса здания с 12 до 16 м | Погода холодная | Снижение удельных расходов тепла на 8-9% | ||||||||
| Увеличение этажности с 5 до 12 этажей | То же | То же на 4% | ||||||||
| Снижение высоты этажа на каждые 20 см | То же | То же на 3-4% | ||||||||
| Устройство лоджий, пристроенных к теплому объему дома, вместо лоджий, входящих в объем здания | То же | 4-6% | ||||||||
| Устройство теплого чердака | То же | Снижает приведенные затраты и улучшает условия теплового комфорта в верхних этажах | ||||||||
| Проветривание (в любом климате) | Движение воздуха в помещениях в несколько раз интенсивнее, чем в квартирах с боковым и угловым проветриванием: | |||||||||
| Планировка квартиры со сквозным проветриванием (окна на две противоположные стороны) | В любом климате | – воздухообмен – 2-3 объема в минуту; – скорость движения воздуха от 0.15-0.30 м/с при закрытых окнах, до 0.5 м/с при открытых и до 2 м/с при раздвижных стенах. Снижается концентрация СО2 в воздух, микроорганизмов и пыли в 3-5 раз. Стоимость 1 м2 | ||||||||
| квартиры на 1-2% против домов с квартирами, выходящими на одну сторону | ||||||||||
| Сквозное проветривание квартиры при закрытых окнах | Зима и переходные сезоны, погода холодная, прохладная | Скорость движения воздуха 0.2-0.3 м/с(0.5-0.6 при ветре или большом перепаде наружной и внутренней температуры воздуха), благоприятная пульсация потоков | ||||||||
| То же при открытых окнах | Лето, погода комфортная | Энергичный воздухообмен (до 2-3 объемов в минуту), снижение в 3-5 раз концентрации двуокиси углерода, микроорганизмов и пыли | ||||||||
| Ночное проветривание помещений при закрытом режиме их эксплуатации днем | Погоды сухие, жаркие, суточная амплитуда температуры 10-12°С и более | Снижение температуры в помещениях в часы перегрева на 2-4°С (в панельных домах не более 3°С) | ||||||||
| Нежелательное в данных условиях круглосуточное и дневное проветривание | То же | Повышение температуры в помещениях днём на 3-4°С по сравнению с режимом ночного проветривания | ||||||||
| Сквозное проветривание помещений при наличии солнцезащитных устройств на окнах | Погода теплая, средняя температура воздуха до 29°С | Снижение температуры воздуха днем на 2-3°С | ||||||||
| Круглосуточное сквозное проветривание помещений | Погода очень теплая, жаркая, влажная | Благоприятное увеличение скорости движения воздуха в помещении в 3-4 раза (максимум 2.5 м/с) по сравнению с односторонними помещениями | ||||||||
| Увеличение ширины окон от размера в одну треть стены до полного ее размера в ширину | То же | Увеличение скорости движения воздуха с 20 до 65% по отношению к наружной скорости, принимаемой за 100% | ||||||||
| Ветрозащитная или шумозащитная планировка зданий с преимущественным размещением комнат по одному из фасадов, защищенному от ветра и шума | Скорость ветра более 4 м/с при температурах менее 0°С, шум от магистрали более | Выравнивание температуры в помещениях, выходящих на разные фасады (зимой увеличение температуры в защищаемых комнатах на 5-6°С. Снижение шума в защищенных помещениях на 10-20 дБА. Увеличение стоимости 1 м2 общей площади на 4-6% | ||||||||
| Отказ от обращения незащищенных от солнца окон: | Погода теплая, жаркая | Благоприятное снижение температуры воздуха в помещении в дневные часы в среднем: | ||||||||
| – на юг | на 0.5-1.0°С | |||||||||
| – на запад и восток | на 3-3.5°С | |||||||||
| – обращение их на север | – | |||||||||
| Отказ от обращения защищенных от солнца окон на юг, запад и восток и обращение их на север | То же | Снижение средней максимальной температуры воздуха в комнатах не более 1.5°С | ||||||||
| III. Конструктивные решения зданий | ||||||||||
| Обращение оконного проема на заветренную сторону горизонта, вместо наветренной | Холодная погода с сильным ветром | Снижение теплопотерь через окно почти в 20 раз | ||||||||
| Применение оконного заполнения оптимальной конструкции (тройное остекление или стеклопакет, уплотненные притворы, изолированные форточки) против традиционной с двойным остеклением и инфильтрацией воздуха через щели в притворах | Холодная или суровая погода | Снижение: – перепада температуры «воздух–поверхность окна» на 5°С; – воздухопроницаемости окна в 1.2–1.3 раза; – расходов на отопление на 6-8% | ||||||||
| Применение двойных раздельных переплетов окон вместо спаренных без стеклопакетов | То же | Снижение удельных расходов тепла на 10-12% | ||||||||
| Применение теплозащитного стекла, покрытого пленкой двуокиси олова | То же | Снижение удельных расходов тепла на 7-10-%, также повышается тепловой комфорт в помещении, т.к. на 4°С возрастает температура на поверхности остекления | ||||||||
| Устройство теплого чердака | Погода холодная | Улучшение микроклимата и работы вентиляции в верхних этажах, снижение приведенных затрат | ||||||||
| То же | Погода суровая | Улучшение микроклимата и работы вентиляции (исключение – обмерзание оголовков вытяжных шахт), снижение расхода тепла на 1 м2 площади на 3.5-4% | ||||||||
| Экранирование крыши с обеспечением вентиляции подэкранного пространства | Погода жаркая, жаркая сухая, теплая | Снижение температуры воздуха помещений верхнего этажа на 2-3°С днем и 6-8°С ночью | ||||||||
| То же без вентиляции | То же | Снижение температуры воздуха помещений верхнего этажа на 1°С, температуры потолка на 1.5-2°С | ||||||||
| Светопоглощающее стекло вместо одинарного обычного | То же | Снижение теплопоступлений в помещение на 25% | ||||||||
| То же, в дополнение к одинарному в виде второго слоя | То же | Снижение теплопоступлений в помещение на 45% | ||||||||
| Придание наклона остеклению (обращение плоскости стекла к земле) | То же | Снижение проникающей солнечной радиации на 50% при наклоне 20° к вертикали, на 80% при наклоне 30° | ||||||||
| Окна разного типа | Условия независимые от климата | Эффективность шумозащитных средств, дБА | ||||||||
| Окна открыты | ||||||||||
| Закрытые спаренные | 24-28 | |||||||||
| То же раздельные | 25-30 | |||||||||
| Тройное остекление | 32-33 | |||||||||
| Окна с вентиляционными устройствами в виде: | То же | |||||||||
| – форточки | 24-26 | |||||||||
| – клапанов | 22-35 | |||||||||
| Регулируемые жалюзи на окнах при режиме ночного проветривания и закрытого режима днём | Погода жаркая сухая | Снижение температуры в помещении днем на 3°С, а солнечного излучения на 65-80% (до 100% при глухих ставнях). Удорожание 1 м2 общей площади достигает 3.3% | ||||||||
| То же при смачивании пола (земляного, каменного, керамического) в дневное время | То же | Снижение температуры в помещении днем на 3-4°С | ||||||||
| Затенение окон козырьками и балконами при ориентации: | Погода теплая, жаркая, жаркая сухая | Снижение температуры в помещении днем на: | ||||||||
| – на юг | 1-3°С | |||||||||
| – на юго-запад и юго-восток | 1-2°С | |||||||||
| Регулируемые солнцезащитные устройства на окнах: | То же | Коэффициенты теплопропускания: | ||||||||
| – наружные | 0.1-0.2 | |||||||||
| – межстекольные | 0.25-0.4 | |||||||||
| – внутренние | 0.4-0.8 | |||||||||
| Солнцезащитные устройства: | То же | Снижение среднесуточной и максимальной температуры в помещении на: | ||||||||
| – наружные ставни, жалюзи | 1.0-3.5°С | |||||||||
| – козырьки при ориентации окон на юг или полотняные маркизы | 0.5-1.0°С | |||||||||
| – шторы, смачиваемые водой в часы перегрева | 1.0-1.6°С | |||||||||
| – побелка стекол | 0.5-1.5°С | |||||||||
| Солнцезащита в соединении с ночным проветриванием и смачиванием пола в дневное время | Теплая, жаркая | 3-4°С | ||||||||
| Остекление летнего помещения (лоджии), расположенного перед комнатой | То же | Снижает естественную освещенность комнаты на 30-50%, шум на 12 дБА в летнем помещении и 11-12 дБА в комнате. Повышает температуру воздуха на 4-5°С при западной ориентации и на 1°С при южной. Интенсивность использования весной и осенью повышается в 2 раза, зимой – в 1.5 раза, летом снижается на 2-3 часа в день. Снижает концентрацию пыли по сравнению с наружной средой на лоджии – на 60%, в комнате – на 20% по сравнению с комнатой за открытой лоджией | ||||||||
| В летних помещениях (лоджиях), открытых с фасадной стороны | Устойчивая комфортная погода | Максимальная температура воздуха на 2°С ниже, а минимальная на 2°С выше по сравнению с наружной температурой воздуха | ||||||||
| То же | Теплая и жаркая сухая погода | Указанные выше различия увеличиваются до 2.5-3.0°С | ||||||||
| Остекление лоджий, выходящих: | То же | |||||||||
| – на запад | Усиливает перегрев на 4-5°С | |||||||||
| – на юг | Усиливает перегрев на 1°С. Снижает естественную освещенность комнат на 30% | |||||||||
| Солнцезащитные жалюзи на лоджиях | То же | Снижают теплопоступления на лоджиях в 5-6 раз, а температуру воздуха – на 4°С | ||||||||
| Лавсановые пленки на лоджиях | То же | Снижают температуру воздуха на 0.5-2.0°С | ||||||||
| Вертикальное озеленение проемов лоджии | То же | Снижает интенсивность солнечной радиации в 15 раз, температуру воздуха на 2.0-2.5°С, а стен – на 9-10°С | ||||||||
| Бетонные стационарные решетки в проемах лоджий | То же | Повышают температуру воздуха на 5-7°С | ||||||||
| IV. Инженерное оборудование | ||||||||||
| Капитальное жилое здание без каких-либо климаторегулирующих средств | Комфортная погода. Температура наружного воздуха не ниже12°С и не выше 22°С | Сохранение теплового комфорта | ||||||||
| То же с отопительными приборами малой мощности (камины, электрорефлекторы и др.) | Прохладная погода. Температура наружного воздуха не ниже 4°С | То же | ||||||||
| То же с отопительными приборами большой мощности (печи, центральное отопление) | Холодная погода. Температура наружного воздуха не ниже -12°С независимо от скорости ветра и до -36°С при скорости ветра до 2 м/с | Сохранение условий, близких к комфортным | ||||||||
| То же с искусственной приточной вентиляцией с подогревом и увлажнением воздуха и отопительными приборами большой мощности | Суровая погода. Температура наружного воздуха ниже -36°С | То же. Увеличение стоимости 1 м2 общей площади (за счет вентиляции) на 2-2.5% | ||||||||
| Двойной входной тамбур (вместо одинарного) с одним отапливаемым отсеком и обогрев пола квартир первого этажа | То же | Приближает условия к комфортным: снижает перепад между температурой воздуха и температурой пола (важный гигиенический показатель) на 7-9°С. Удорожает 1 м2 общей площади незначительно – на 0.04% | ||||||||
| Искусственное охлаждение помещений (полное кондиционирование) | Погода жаркая, жаркая сухая, теплая | Снижение температуры воздуха в необходимых пределах. Увеличение стоимости 1 м2 общей площади на 1.5-6% | ||||||||
| Испарительное кондиционирование воздуха без снижения его влажности | Погода жаркая сухая. Температура наружного воздуха более 32°С, относительная влажность 30% и менее | Сохранение тепло-влажностного комфорта. Дешевле полного кондиционирования в 1.5-2.0 раза | ||||||||
| Улучшение воздухообмена в помещениях средствами активизации вентиляции с уровня 0.1 до уровня 0.8 объема воздуха помещения в час | Климатические условия Европы, Средней России | Снижение количества случаев заболевания раком легких с 230 до 30 случаев на 1 млн. чел. При устройстве систем рекуперации тепла в теплообменниках снижение тплозатрат на 70%и более | ||||||||
| Замена системы естественной вытяжной вентиляции на механическую. | То же | Повышение стоимости систем в 2-4 раза, снижение расхода энергии в 2 раза; срок окупаемости – 2 года | ||||||||
Приложение 3.2
Приложение 3.3

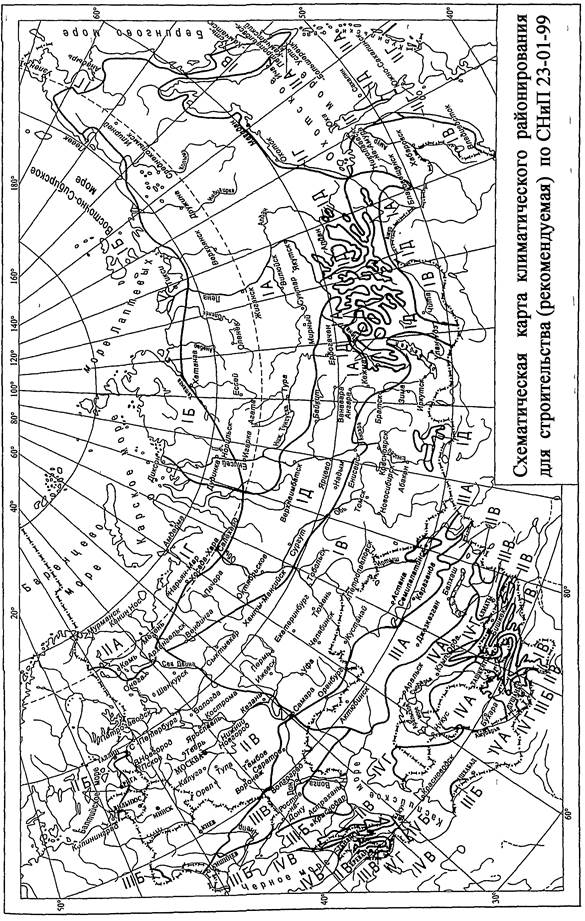

Параметры климатического районирования территории
| Климати- ческие районы | Климати- ческие подрайоны | Среднемесячная температура воздуха в январе, °С | Средняя скорость ветра за три зимних месяца, м/с | Среднемесячная температура воздуха в июле, °С | Среднемесячная относительная влажность воздуха в июле, % |
| I | IA | От -32 и ниже | - | От +4 до +19 | - |
| IБ | От -28 и ниже | 5 и более | От 0 до +13 | Более 75 | |
| IB | От -14 до -28 | - | От +12 до +21 | - | |
| IГ | От -14 до -28 | 5 и более | От 0 до +14 | Более 75 | |
| IД | От -14 до -32 | - | От +10 до +20 | - | |
| II | IIА | От -4 до -14 | 5 и более | От +8 до +12 | Более 75 |
| IIБ | От -3 до -5 | 5 и более | От +12 до +21 | Более 75 | |
| IIВ | От -4 до -14 | - | От +12 до +21 | - | |
| IIГ | От -5 до -14 | 5 и более | От+12 до +21 | Более 75 | |
| III | IIIA | От -14 до -20 | - | От +21 до +25 | - |
| IIIБ | От -5 до +2 | - | От +21 до +25 | - | |
| IIIB | От -5 до -14 | - | От +21 до +25 | - | |
| IV | IVA | От -10 до +2 | - | От +28 и выше | - |
| IVБ | От +2 до +6 | - | От +22 до +28 | 50 и более в 15 ч | |
| IVB | От 0 до +2 | - | От +25 до +28 | - | |
| IVГ | От -15 до 0 | - | От +25 до +28 | - | |
| Примечание - Климатический подрайон IД характеризуется продолжительностью холодного периода года (со средней суточной температурой воздуха ниже 0 °С) 190 дней в году и более. |
ЛИТЕРАТУРА
1. Архитектурная физика: Учеб. для вузов, Спец. А-87 «Архитектура» / Под ред. Н.В.Оболенского. – М.: Стройиздат, 1997. – 448 с.: ил.
2. Город, архитектура, человек и климат / Мягков М.С., Губернский Ю.Д., Конова Л.И., Лицкевич В.К. Под ред. к.т.н. М.С.Мягкова, – М.: «Архитектура-С», 2007. – 344 с.; ил.
3. Лицкевич В.К. Жилище и климат. – М.: Стройиздат, 1984. – 288 с.; ил.
4. СНиП, 23-01-99* Строительная климатология. М. 2000.
5. СНиП 2.01.01.-82. Строительная климатология и геофизика. М. 1983.
6. Руководство по строительной климатологии (пособие по проектированию). – М.: Стройиздат, 1977.
7. Лицкевич В.К., Конова Л.И. Учебно-методические указания к курсовой расчетно-графической работе. – М.: МАРХИ 2011.
8. Рекомендации по методике строительно-климатической паспортизации городов для жилищного строительства. ЦНИИЭП жилища, 1980.
9. Аронин Д. Климат и архитектура М., Госстройиздат, 1959.
* Примечание: недопустимо арифметическое суммирование данных об эффективности средств для получения общего эффекта
