Какие типы штриховки имеются в AutoCAD, в чём их отличия?

Ответ: Штрихованием называется заполнение указанной области по определенному образцу. Штрихование замкнутой области или контура производится с помощью команд ШТРИХ и КШТРИХ. Команда КШТРИХ управляет настройками штриховки с помощью диалогового окна «Штриховка по контуру» (рис. 2.18) и позволяет наносить ассоциативную и неассоциативную штриховку. Ассоциативность означает, что при изменении границ области штрихования изменяется и штриховка. Неассоциативная штриховка не зависит от контура

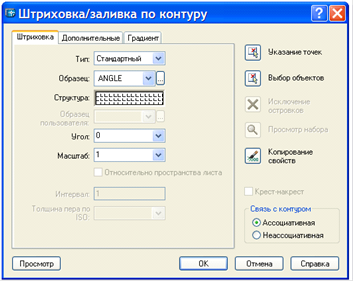

границы. Рис. 2.18. Диалоговое окно «Штриховка по контуру». С помощью диалогового окна пользователь должен указать тип

образца штриховки: 1)стандартный– для штриховки используется один из имеющих-

ся на диске образцов узоров; 2)из линий– штриховка выполняется линией текущего типа; 3)пользовательский– для штриховки используется узор, созданный пользователем и имеющийся на диске в отдельном файле. Конкретный стандартный тип штриховки устанавливается пользователем указанием имени образца через выпадающий список или из набора образцов при нажатии кнопки «Образец». Кроме того, можно установить угол поворота стандартной штриховки и ее масштаб по отношению к стандартному образцу. При штриховке линиями можно задать угол наклона и интервал между штриховыми линиями, а также задать режим штрихования крест-накрест. Определение контура в команде КШТРИХпроизводится автоматически на основании указания точки, принадлежащей штрихуемой области. Все объекты, полностью или частично попадающие в область штриховки и не являющиеся ее контуром, игнорируются и не влияют на процесс штриховки. Контур может содержать выступающие края и островки, которые можно либо штриховать, либо пропускать. Островками называются замкнутые области, расположенные внутри области штрихования. Контуры можно определять также путем выбора объектов. Тот

или иной способ указания области штрихования активизируется при нажатии соответствующей кнопки в диалоговом окне. Контуры могут представлять собой любую комбинацию отрезков,

дуг, окружностей, полилиний и других объектов. Каждый из компонентов контура должен хотя бы частично находиться на текущем виде. По умолчанию AutoCAD определяет контуры путем анализа всех замкнутых объектов рисунка. Убрать из множества обнаруженных контуров не

подлежащие штрихованию можно при использовании кнопки «Исключение островков».

Штрихование обнаруженных контуров производится в зависимости от стиля штриховки, установка которого выполняется в закладке «Дополнительные»: 1)нормальный – островки (вложенные контуры) штрихуются через один (рис. 2.19, а); 2)внешний – штрихуется область только до первого островка (рис. 2.19, б); 3)игнорирующий – все островки игнорируются (рис. 2.19, в). Для заполнения областей штрихования градиентными заливками используется закладка «Градиент». Команда ШТРИХпозволяет наносить только неассоциативную штриховку, которая может использоваться, например, для штрихования участков рисунка, не имеющих замкнутых границ. Команда ШТРИХ доступна только из командной строки.
