Какие виды текста можно выполнять в AutoCAD, какие команды для этого используются?

Ответ: В AutoCAD возможно выполнение текстовых надписей в виде однострочноготекста (каждая строка текста является самостоятельнымобъектом) или многострочного (множество строк являются единым объектом). Для выполнения однострочного текста используется команда

ДТЕКСТ, которая запрашивает следующие параметры: 1)начальная точка, относительно которой будет размещаться текст; 2)высота символов текста; 3)угол поворота надписи по отношению к горизонтали. Перед указанием начальной точки пользователь может задать способ выравнивания относительно начальной точки и стиль гарнитуры шрифта для выполнения текста, выбрав одноименные опции. На рис. 2.20 показана схема размещения текста (прямоугольник) относительно начальной точки (символ ×) для различных опций выравнивания. Первый символ опции означает положение точки по вертикали (Верх, Середина, Низ), а второй – по горизонтали (Лево, Центр, Право). Для случаев, когда длина текстовой надписи должна быть ограничена, используются опции для вписывания текста между двумя точками: ВПИсанный– текст вписывается за счет автоматического подбора ширины шрифта; Поширине– текст вписывается за счет автоматического подбора высотышрифта.

Пример 2.10.Выполнить надпись «Привет, AutoCAD!», отцентрированной относительно точки с координатами (20, 40) и высотой шрифта 10 мм.

Команда: ДТЕКСТ

Выравнивание / Стиль / < Начальная точка>: В

ВПИсанный/Поширине/Центр/СЕредина/ВПРаво/ВЛ/ВЦ/ВП/СЛ/СЦ/СП/НЛ/НЦ/НП: Ц

Выравнивание / Стиль / < Начальная точка>: 20, 40

Высота < 0.20>: 10

Угол поворота < 0.0>: 0

Текст: Привет, AutoCAD!

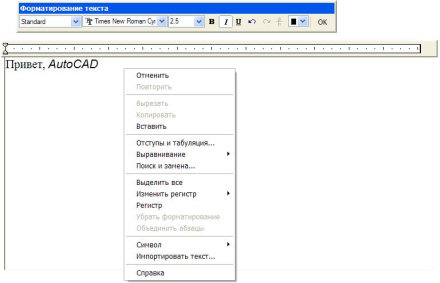

Текст: ENTER Рис. 2.21. Диалоговое окно «Редактор многострочного текста». Для выполнения однострочного текста используется команда МТЕКСТ, которая запрашивает координаты противоположных углов

прямоугольной области, в которой будет размещаться текст, после чего пользователь, используя диалоговое окно «Редактор многострочного текста» (рис. 2.21), набирает текст. В окне редактора из контекстного меню доступны следующие основные функции: 1)изменение гарнитуры шрифта и высоты символов; 2)использование жирного, наклонного и подчеркнутого текста; 3)вставка символов из других наборов шрифтов; 4)изменение цвета отдельных символов; 5)оперативное управление способом выравнивания текста; 6)поиск и замена текста; 7)импорт текста из внешнего RTF-файла. Пример 2.11.Выполнить надпись из примера 2.10 как много-

строчный текст высотой шрифта 2, 5 мм.

Команда: МТЕКСТ

Текущий текстовый стиль: STANDARD. Высота текста: 2, 5

Первый угол:

Противоположный угол или [ВЫСота/ВЫРавнивание/Поворот/Стиль/Ширина]: С каждой текстовой надписью в AutoCAD связан некоторый текстовый стиль. При нанесении надписей используется текущий стиль, который задает параметры текста, полный перечень которых приведен в табл. 2.2.
