Что необходимо указывать при определении блока?

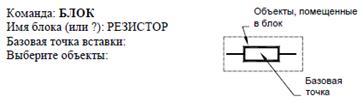

Ответ: Для создания блока необходимо выполнить его определение, в которое входят: имя блока, базовая точка вставки, графические объекты. Описания блоков можно создавать следующими командами: БЛОК – группирует объекты для использования только в текущем рисунке, при этом описание блока пользователь формирует, отвечая на запросы в командном окне; СБЛОК – аналогична команде БЛОК, при этом описание блока создается с помощью диалогового окна «Создание описания блока»; ПБЛОК – группирует объекты с записью их в отдельный файл. Этот файл используется затем для вставок блока в другие рисунки. Далее приведен пример создания с помощью команды БЛОК условного обозначения резистора. Объекты, входящие в блок могут

быть выбраны любым из возможных способов. После создания блока объекты, из которых он был сформирован, удаляются из чертежа. Команда СБЛОК вызывается в командной строке или меню РИСОВАНИЕ / БЛОК / СОЗДАТЬ и активизирует диалоговое окно

«Описание блока» (рис. 2.41), в котором задаются определения блока. Для оперативного просмотра имен уже имеющихся блоков используется кнопка «Список имен блоков». Чтобы оставить на чертеже объекты, формирующие блок после его создания, необходимо установить переключатель «Оставить».

Рис. 2.41.Диалоговое окно «Создание описания блока». Блоки, созданные командами БЛОК и СБЛОК, доступны только в текущем рисунке. Для того чтобы блок был доступен и в других чертежах, его необходимо записать в файл. Для сохранения блока в отдельном файлес помощью команды ПБЛОК необходимо в диалоговом окне «Запись блока на диск» задать имя файла и путь, указать источник данных: уже имеющийся блок, весь рисунок или отдельные объекты, которые необходимо собрать в блок (при этом указываются базовая точка вставки и объекты для блока аналогично команде БЛОК). Блок может включать в себя другие (вложенные) блоки. Единственное ограничение при использовании вложенных блоков – запрет ссылок из блока на самого себя.
