пластинчатых водоподогревателей ГВС

Выбрать и рассчитать водоподогревательную установку пластинчатого теплообменника, собранного из пластин 0, 3р для СГВ того же ЦТП, что в примере с кожухотрубными секционными водоподогревателями. Следовательно, исходные данные, величины расходов и температуры теплоносителей на входе и выходе каждой ступени водоподогревателя принимаются такими же, как в прил.3.

Расчет:

1. Проверяем соотношение ходов в теплообменнике, принимая предварительно потери давления по нагреваемой воде = 100 кПа, по греющей воде = 40 кПа.

Соотношение ходов не превышает 2, но расход греющей воды больше расхода нагреваемой воды , следовательно, принимается несимметричная компоновка теплообменника.

2. По оптимальной скорости воды W _опт = 0, 4 м/с и живому сечению одного межпластинчатого канала =0, 0011 м² определяем требуемое число каналов по нагреваемой воде m_н и греющей воде m_гр

;

.

3. Общее живое сечение каналов в пакете по ходу нагреваемой и греющей воды ( принимаем равным 1, = 2)

м²;

м².

4. Фактические скорости греющей и нагреваемой воды

м/с;

м/с.

5. Из табл.1 прил. 4 А = 0, 368, получаем коэффициент теплоотдачи от греющей воды к стенке пластины

6. Коэффициент тепловосприятия от стенки пластины к нагреваемой воде

7. = 0, 8, коэффициент теплопередачи

Вт/м^2оС;

8. Требуемая поверхность нагрева водоподогревателя ГВС

м²;

9. По табл.1 прил. 4 поверхность нагрева одной пластины = 0, 3 м², количество ходов по греющей и нагреваемой воде в теплообменнике

Принимаем по греющей воде = 1, по нагреваемой воде = 2;

10. Действительная поверхность нагрева подогревателя ГВС

м²;

11. = 1 и из табл.1 прил. 4 Б = 4, 5, потери давления I ступени водоподогревателя по греющей и нагреваемой воде

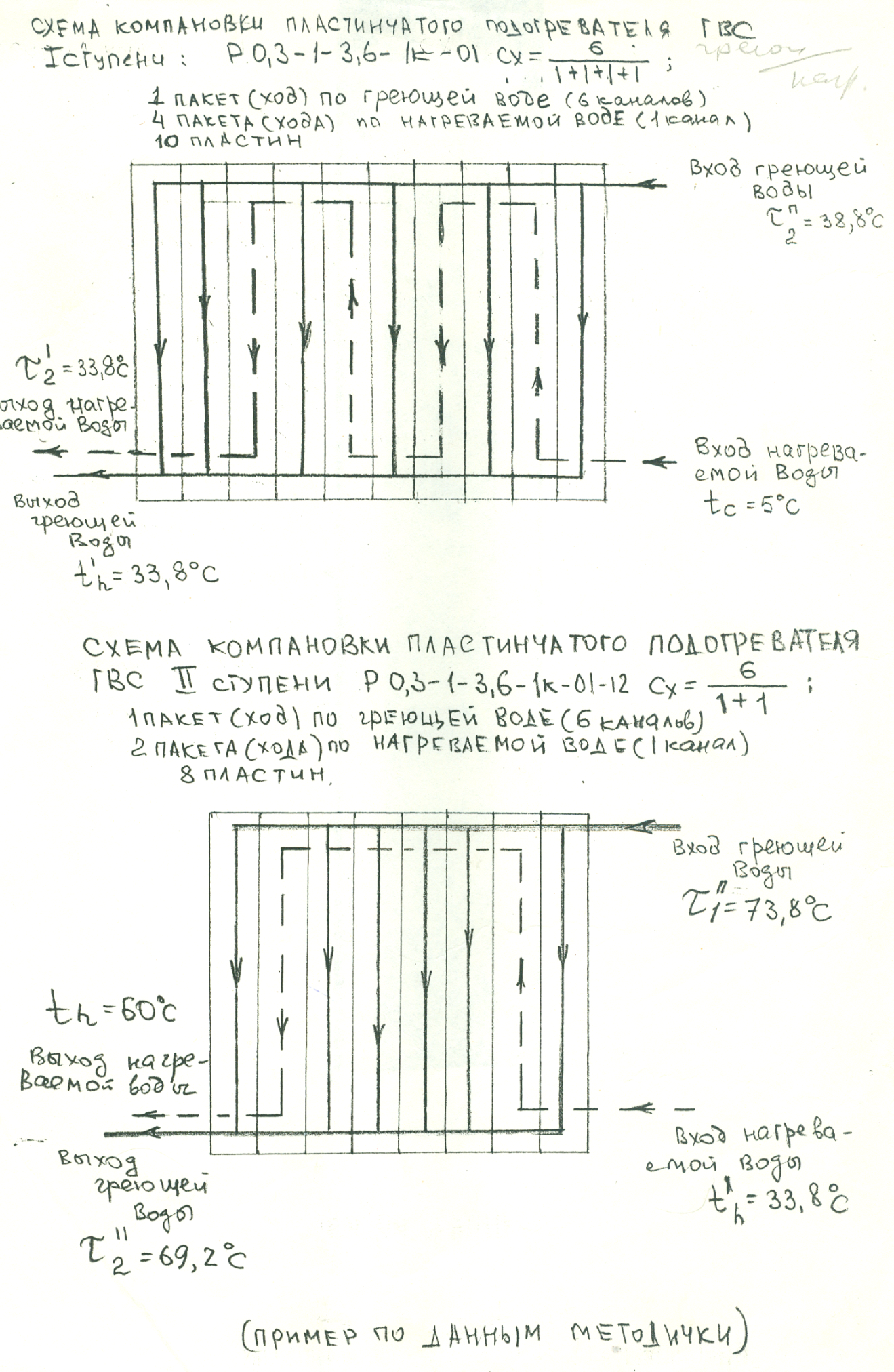

В результате расчета в качестве подогревателя ГВС принимаем два теплообменника разборной конструкции (р) с пластинами типа 0, 3р, толщиной 1 мм, из стали 12х18Н10Т (исполнение 01), на консольной раме (исполнение 1к), с уплотнительными прокладками из резины марки 51-1481 (условное обозначение 12). Поверхность нагрева 1 м². Технические характеристики пластинчатых теплообменников приведены в табл. 1-3 прил. 4.

Условное обозначение теплообменника:

Р 0, 3р – 1 – 1, 0 – 1к – 01 – 12 Сх = .

Таблица 1

Техническая характеристика пластин

Показатель	Тип пластины
0, 3р	0, 6р	0, 5Пр
Габариты, мм	1370 300 1	1375 600 1	1380 650 1
Поверхность теплообмена, м2	0, 3	0, 6	0, 5
Масса, кг	3, 2	5, 8	6, 0
Площадь поперечного сечения канала, м2	0, 0011	0, 00245	0, 00285
Ширина канала, мм
Зазор для прохода рабочей среды в канале, мм		4, 5
Коэффициенты: А	0, 368	0, 492	0, 492
Б	4, 5

Таблица 2

Параметры пластинчатых теплообменников по ГОСТ 15518

Показатель	Тип пластины
0, 3р	0, 6р	0, 5Пр
Тип аппарата	Разборный	Разборный	Полураз-борный
Расход теплоносителя, м3/ч
Площадь поверхности теплообменника, м2, и исполнение на раме: консольной (исполнение 1)	от 3 до 10	от 10 до 25	-
двухопорной (исполнение 2)	от 12, 5 до 25	от 31, 5 до 160	от 31, 5 до 140
трехопорной с промежуточной плитой (исполнение 3)	-	от 200 до 300	от 160 до 320
Расчетное давление, МПа			1, 6
Габариты теплообменников, мм	650 400 1665	605 750 1800	2570 650 1860

Таблица 3

Характеристики прокладок для пластин
