И общему виду оборудования, приспособления

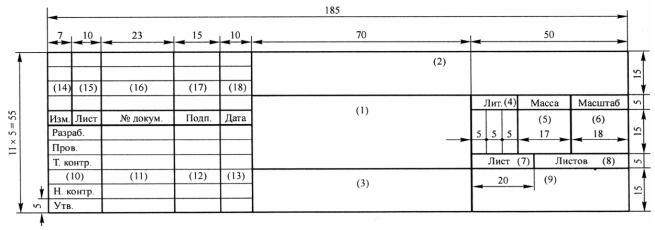

Форма штампа (основной надписи) к чертежу узла оборудования в графе 1 – наименование чертежа в именительном падеже единственного числа. в графе 2 – обозначение документа - чертежа. в графе 3 – обозначение материала детали (графу заполняют только на чертежах деталей); в графе 4 – литера (У – учебный чертеж); в графе 5 – массу изделия (не заполнять); в графе 6 – масштаб (проставляется в соответствии с ГОСТ 2.302– 68 и ГОСТ 2.109–73). в графе 7 – порядковый номер листа; в графе 8 – общее количество листов; в графе 9 – ЧОУ СПО АИТ – аббревиатура образовательного учреждения; в графе 10 – характер работы, выполняемой лицом, подписывающим чертеж; в графе 11 – фамилии лиц, подписавших чертеж; в графе 12 – подписи лиц, фамилии которых указаны в графе 11; в графе 13 – дата подписания чертежа. Форма штампа (основной надписи) к рабочим чертежам деталей узла (оборудования)
|
