Определение уровней звукового давления в расчетных точках
|
|
4.1. Расчетные точки при акустических расчетах следует выбирать внутри помещений зданий и сооружений, а также на территориях, на рабочих местах или в зоне постоянного пребывания людей на высоте 1, 2-1, 5 м от уровня пола, рабочей площадки или планировочной отметки территории.
При этом внутри помещения, в котором один источник шума или несколько источников шума с одинаковыми октавными уровнями звукового давления, следует выбирать не менее двух расчетных точек: одну на рабочем месте, расположенном в зоне отраженного звука, а другую - на рабочем месте в зоне прямого звука, создаваемого источниками шума.
Если в помещении несколько источников шума, отличающихся друг от друга по октавным уровням звукового давления на рабочих местах [определяемых по формуле (2)] более чем на 10 дБ, то в зоне прямого звука следует выбирать две расчетные точки: на рабочих местах у источников с наибольшими и наименьшими уровнями звукового давления L в дБ.
4.2. Октавные уровни звукового давления L в дБ в расчетных точках на рабочих местах помещений, в которых один источник шума (рис. 1), следует определять:
Рис. 1. Схема расположения расчетных точек (РТ) и источника шума (ИШ)
РТ1 - расчетная точка в зоне прямого и отраженного звука; РТ2 - расчетная точка в зоне прямого звука; РТ3 - расчетная точка в зоне отраженного звука.
а) в зоне прямого и отраженного звука по формуле
L = Lр + 10 lg
; (1)
б) в зоне прямого звука по формуле
L = Lр + 10 lg
; (2)
в) в зоне отраженного звука по формуле
L = Lр — 10 lg В + 10 lg y + 6, (3)
где Lр - октавный уровень звуковой мощности в дБ источника шума;
x - коэффициент, учитывающий влияние ближнего акустического поля и принимаемый в зависимости от отношения расстояния r в м между акустическим центром источника и расчетной точкой к максимальным габаритным размерам l макс в м источника шума по графику на рис. 2;
Ф - фактор направленности источника шума, безразмерный, определяемый по опытным данным. Для источников шума с равномерным излучением звука следует принимать Ф=1;
Таблица 1
| Помещения и территории | Уровни звукового давления L (эквивалентные уровни звукового давления L экв) в дБ в октавных полосах частот со среднегеометрическими частотами в Гц | Уровни звука LA и эквивалентные уровни звука LA экв в дБА | |||||||
| 1. Палаты больниц и санаториев, операционные больниц................................... | |||||||||
| 2. Жилые комнаты квартир, жилые помещения домов отдыха и пансионатов, спальные помещения в детских дошкольных учреждениях и школах- интернатах.............................................. | |||||||||
| 3. Кабинеты врачей больниц, санаториев, поликлиник, зрительные залы концертных залов, номера гостиниц, жилые комнаты в общежитиях............. | |||||||||
| 4. Территории больниц, санаториев, непосредственно прилегающие к зданию.......................................................... | |||||||||
| 5. Территории, непосредственно прилегающие к жилым домам (в 2 м от ограждающих конструкций), площадки отдыха микрорайонов и групп жилых домов, площадки детских дошкольных учреждений, участки школ............ | |||||||||
| 6. Классные помещения, учебные кабинеты, аудитории школ и других учебных заведений, конференц-залы, читальные залы, зрительные залы театров, клубов, кинотеатров, залы судебных заседаний и совещаний............ | |||||||||
| 7. Рабочие помещения управлений, рабочие помещения конструкторских, проектных организаций и научно-исследовательских институтов............. | |||||||||
| 8. Залы кафе, ресторанов, столовых, фойе театров и кинотеатров................. | |||||||||
| 9. Торговые залы магазинов, спортивные залы, пассажирские залы аэропортов и вокзалов, приемные пункты предприятий бытового обслуживания........................................................... | |||||||||
| Примечания: 1. Уровни звукового давления в октавных полосах частот в дБ, уровни звука и эквивалентные уровни звука в дБА для шума, создаваемого в помещениях и на территориях, прилегающих к зданиям, системами кондиционирования воздуха, воздушного отопления и вентиляции, следует принимать на 5 дБ ниже (поправка Dп = — 5 дБ) указанных в табл. 1 или фактических уровней шума в помещениях в рабочее время, если последние не превышают значений, указанных в настоящей таблице (поправку для тонального шума по табл. 2 в этом случае принимать не следует). 2. Эквивалентные уровни звука в дБА для шума, создаваемого средствами транспорта (автомобильного, железнодорожного, воздушного) в 2 м от ограждающих конструкций зданий, обращенных в сторону источников шума, допускается принимать на 10 дБА выше (поправка Dп = + 10 дБА) уровней звука, указанных в поз. 5 табл. 1. |
Рис. 2. График для определения коэффициента x в зависимости от отношения r к максимальному линейному размеру источника шума l макс
S - площадь в м2 воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку.
Для источников шума, у которых 2 l макс < r, следует принимать при расположении источника шума:
в пространстве (на колонне в помещении) - S = 4p r 2;
на поверхности стены, перекрытия - S = 2p r 2;
в двухгранном углу, образованном ограждающими конструкциями, - S = p r 2;
в трехгранном углу, образованном ограждающими конструкциями, - S =
;
В - постоянная помещения в м2, определяемая по п. 4.3 настоящих норм;
y - коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемый по опытным данным, а при их отсутствии - по графику на рис. 3.
Примечание. Акустический центр источника шума, расположенного на полу или стене, следует принимать совпадающим с проекцией геометрического центра источника шума на горизонтальную или вертикальную плоскость.
Таблица 2
| Влияющий фактор | Условия | Поправка в дБ или дБА |
| Характер шума | Широкополосный шум Тональный или импульсный (при измерениях стандартным шумомером) шум | - 5 |
| Местоположение объекта | Курортный район Новый проектируемый городской жилой район Жилая застройка, расположенная в существующей (сложившейся) застройке | - 5 + 5 |
| Время суток | День - с 7 до 23 ч Ночь - с 23 до 7 ч | + 10 |
| Примечания: 1. Поправки на время суток вносятся при определении допустимых уровней звукового давления и уровней звука для жилых комнат квартир, спальных помещений домов отдыха и пансионатов, спальных помещений в детских дошкольных учреждениях и школах-интернатах, палат больниц и спальных комнат санаториев, жилых комнат общежитий, номеров гостиниц, для территорий, непосредственно прилегающих к жилым домам, территорий больниц, санаториев, непосредственно прилегающих к зданиям. 2. Поправки на место расположения объекта следует учитывать только для внешних источников шума при определении допустимых уровней звукового давления и уровней звука для жилых комнат квартир, спальных помещений домов отдыха и пансионатов, спальных помещений в детских дошкольных учреждениях и школах-интернатах, палат больниц и спальных комнат санаториев, жилых комнат общежитий и номеров гостиниц. 3. Поправку на местоположение объекта не следует применять для вновь строящихся зданий в существующей (сложившейся) застройке. |
Рис. 3. График для определения коэффициента y в зависимости от отношения постоянной помещения В к площади ограждающих поверхностей S огр
Таблица 3
| Тип помещения | Описание помещения | Постоянная помещения В 1000 в м2 |
| С небольшим количеством людей (металлообрабатывающие цехи, вентиляционные камеры, генераторные, машинные залы, испытательные стенды и т.п............................... |
| |
| С жесткой мебелью и большим количеством людей или с небольшим количеством людей и мягкой мебелью (лаборатории, ткацкие и деревообрабатывающие цехи, кабинеты и т.п.)............................... |
| |
| С большим количеством людей и мягкой мебелью (рабочие помещения зданий управлений, залы конструкторских бюро, аудитории учебных заведений, залы ресторанов, торговые залы магазинов, залы ожидания аэропортов и вокзалов, номера гостиниц, классные помещения в школах, читальные залы библиотек, жилые помещения и т.п.)...... |
| |
| Помещения со звукопоглощающей облицовкой потолка и части стен................................. |
|
4.3. Постоянную помещения В в м2 в октавных полосах частот следует определять по формуле
В = В 1000m, (4)
где В 1000 - постоянная помещения в м2 на среднегеометрической частоте 1000 Гц, определяемая по табл. 3. в зависимости от объема V в м3 и типа помещения;
m - частотный множитель, определяемый по табл. 4.
Примечание. Постоянную помещения В 1000 для помещений четвертого типа можно применять при определении В по формуле (4) только при расчете требуемой частотной характеристики изоляции воздушного шума ограждающей конструкцией и акустическом расчете вентиляционных систем. Во всех других случаях постоянную помещения В в октавных полосах следует определять согласно требованиям раздела 7 настоящих норм.
Таблица 4
| Объем помещения V в м3 | Частотный множитель m на среднегеометрических частотах октавных полос в Гц | |||||||
| V < 200 | 0.8 | 0.75 | 0.7 | 0.8 | 1.4 | 1.8 | 2.5 | |
| V = 200 ¸ 1000 | 0.65 | 0.62 | 0.64 | 0.75 | 1.5 | 2.4 | 4.2 | |
| V > 1000 | 0.5 | 0.5 | 0.55 | 0.7 | 1.6 | |||
4.4. Октавные уровни звукового давления L в дБ в расчетных точках помещений, в которых несколько источников шума, следует определять:
а) в зоне прямого и отраженного звука по формуле
L = 10 lg
, (5)
где Li = 100, 1LPi;
LPi - октавный уровень звуковой мощности в дБ, создаваемой i -тым источником шума;
xi, Fi, Si - то же, что и в формулах (1) и (2), но для i -го источника шума;
Т - количество источников шума, ближайших к расчетной точке (т.е. источников шума, для которых r i £ 5 r мин, где r мин - расстояние в м от расчетной точки до акустического центра ближайшего к ней источника шума);
n - общее количество источников шума в помещении;
В и y - то же, что и в формулах (1) и (3);
б) в зоне отраженного звука по формуле
L = 10 lg
— 10 lg B + 10 lg y + 6. (6)
Первый член в формуле (6) следует определять, суммируя уровни звуковой мощности источников шума LPi по табл. 5, а если все источники шума имеют одинаковую звуковую мощность LPñ , то
10 lg
= LPñ + 10 lg n.
Таблица 5
| Разность двух складываемых уровней в дБ | |||||||||||||
| Добавка к более высокому уровню, необходимая для получения суммарного уровня в дБ | 2, 5 | 1, 8 | 1, 5 | 1, 2 | 0, 8 | 0, 6 | 0, 5 | 0, 4 | 0, 2 | ||||
| Примечание. При пользовании табл. 5 следует последовательно складывать уровни в дБ (звуковой мощности или звукового давления) начиная с максимального. Сначала следует определять разность двух складываемых уровней, затем соответствующую этой разности добавку. После этого добавку следует прибавить к большему из складываемых уровней. Полученный уровень складывают со следующим и т.д. |
4.5. Октавные уровни звукового давления L в дБ в расчетных точках, если источник шума и расчетные точки расположены на территории жилой застройки или на площадке предприятия, следует определять по формуле
L = LP — 15 lg r + 10 lg F —
— 10 lg W, (7)
где
LP - октавный уровень звуковой мощности в дБ источника шума;
F - то же, что в формулах (1) и (2);
r - расстояние в м от источника шума до расчетной точки;
W - пространственный угол излучения звука, принимаемый для источников шума, расположенных:
в пространстве - W = 4p;
на поверхности территории или ограждающих конструкций зданий и сооружений - W = 2p;
в двухгранном углу, образованном ограждающими конструкциями зданий и сооружений, - W = p;
bа - затухание звука в атмосфере в дБ/км, принимаемое по табл. 6.
Примечания: 1. Октавные уровни звукового давления L в дБ допускается определять по формуле (7), если расчетные точки расположены на расстояниях r в м, больших удвоенного максимального размера источника шума.
2. При расстояниях r £ 50 м затухание звука в атмосфере в расчетах не учитывается.
Таблица 6
| Среднегеометрические частоты октавных полос в Гц | ||||||||
| bа в дБ/км | 0, 7 | 1, 5 | ||||||
4.6. Октавный уровень звуковой мощности шума L Р пр в дБ, прошедшего через преграду (ограждающую конструкцию помещения) (рис. 4, а, б,) или канал, соединяющий два помещения или помещение с атмосферой, если шум создается источником в помещении (рис. 4, в), следует определять по формуле
L Р пр = L + 10 lg Sп — D L Р — dд, (8)
где
L - октавный уровень звукового давления в дБ у преграды, определяемый согласно указаниям примеч. 3 и 4 к настоящему пункту;
Sп - площадь преграды в м2;
D L Р - снижение уровня звуковой мощности шума в дБ при прохождении звука через преграду, определяемое согласно указаниям примеч. 1 и 2 к настоящему пункту;
dд - поправка в дБ, учитывающая характер звукового поля при падении звуковых волн на преграду, определяемая согласно указаниям примеч. 3 и 4 к настоящему пункту.
Примечания: 1. Если преградой является ограждающая конструкция помещения, то D L Р = R, где R - изоляция воздушного шума ограждающей конструкцией в октавной полосе частот, определяемая согласно требованиям раздела 6 настоящих норм.
2. Если преградой является канал с площадью входного отверстия Sп, то D L Р равно суммарному снижению звуковой мощности в октавной полосе в канале, определяемому согласно требованиям раздела 8 настоящих норм.
3. При падении звуковых волн из помещения на преграду поправка dд = 6 дБ, а L должен быть определен по формулам (3) или (6).
4. При падении звуковых волн на преграду из атмосферы dд = 0, а L следует определять по формулам (7) и (11).

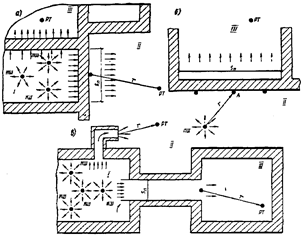

Рис. 4. Схема размещения источников шума и расчетных точек
ИШ - источник шума; РТ - расчетная точка; А - промежуточная точка; I - помещение с источниками шума; II - атмосфера; III - защищаемое от шума помещение.
Рис. 5. Схема расположения источника (ИШ), излучающего шум в канал, и расчетной точки (РТ), расположенной в защищаемом от шума помещении в другом здании.
r 1 -расстояние от выходного отверстия канала до наружного ограждения защищаемого от шума помещения; r 2 и r 3 - расстояния от центра излучающей поверхности до наружного ограждения защищаемого от шума помещения.
4.7. Октавный уровень звуковой мощности шума L Р пр в дБ, прошедшего через канал, если шум излучается источником непосредственно в канал, соединенный с другим помещением или с атмосферой (рис. 5), следует определять по формуле
L Р пр = L Р вх — D L Р, (9)
где
L Р вх - уровень звуковой мощности в дБ, излучаемой источником шума в канал, определяемый в соответствии с указаниями разделов 8 и 9 настоящих норм;
D L Р - суммарное снижение октавного уровня звуковой мощности в дБ по пути распространения звука.
Суммарное снижение октавного уровня звуковой мощности источника шума по пути распространения звука D L Р в дБ следует определять:
при излучении звука через выходное отверстие канала - в соответствии с указаниями раздела 8 настоящих норм как сумму уровней звуковой мощности в элементах канала или системы каналов, например сети вентиляционных воздуховодов;
при излучении звука через стенки канала - по формуле
D L Р = D L 'Р — 10 lg
+ R кан + 3 — 10 lg (1 + 10 -0.1D L), (10)
где
D L 'Р - снижение октавного уровня звуковой мощности в дБ по пути распространения звука между источниками шума и начальным сечением участка канала, через который излучается шум, определяемое согласно требованиям раздела 8 настоящих норм;
S0- площадь в м2 поперечного сечения канала;
Sкан- площадь в м2 наружной поверхности стенок канала, через которую излучается шум;
R кан - изоляция воздушного шума в дБ стенками канала;
D L - снижение уровня звуковой мощности в дБ по длине рассматриваемого участка канала, определяемое согласно требованиям раздела 8 настоящих норм.
4.8. Октавные уровни звуковой мощности L Р пр в дБ шума, прошедшего через преграду в защищаемое от шума помещение, если источники шума находятся в помещении, расположенном в другом здании (рис. 5), следует определять последовательно.
Сначала следует определить октавные уровни звуковой мощности шума L Pi в дБ, прошедшего через различные преграды из помещения с источником (или несколькими источниками) шума в атмосферу, по формулам (8) или (9). Затем следует определить октавные уровни звукового давления шума L i в дБ в промежуточной расчетной точке А у наружной ограждающей конструкции помещения, защищаемого от шума, по формуле (7), заменив в ней L на L i, а L P на L Pi. После этого следует определить суммарные октавные уровни звукового давления L сум в дБ в точке А по формуле (11), а затем определить октавные уровни звуковой мощности шума, прошедшего в защищаемое от шума помещение, L Р пр в дБ по формуле (8), заменив в ней на L сум и приняв dд = 0.
4.9. Октавные уровни звукового давления в расчетной точке L пр в дБ, прошедшего через преграду, следует определять по формулам (3), (6) или (7), заменив в них L на L пр и L' Р на L Р пр.
4.10. Октавные уровни звукового давления от нескольких источников шума L сум в дБ следует определять как сумму уровней звукового давления L i в дБ в выбранной расчетной точке от каждого источника шума (или каждой преграды, через которую проникает шум в помещение или атмосферу) по формуле
L сум = 10 lg
. (11)
Для упрощения расчетов суммирование уровней звукового давления следует производить по табл. 5 аналогично суммированию уровней звуковой мощности источников шума.
4.11. Октавный уровень звукового давления L j в дБ в расчетной точке для прерывистого шума от одного источника следует определять по формулам (1)-(3) или (7) для каждого отрезка времени t j в мин, в течение которого значение октавного уровня звукового давления L j в дБ остается постоянным, заменив в указанных формулах L на L j.
Затем следует определить эквивалентный октавный уровень звукового давления L экв в дБ за общее время воздействия шума Т в мин по формуле
L экв = 10 lg
, (12)
где t j - время в мин, в течение которого значение уровня звукового давления L j в дБ остается постоянным;
L j - постоянное значение октавного уровня звукового давления в дБ прерывистого шума за время t j в мин;
Т - общее время воздействия шума в мин.
Примечание. За общее время воздействия шума Т в мин следует принимать:
в производственных помещениях - продолжительность рабочей смены;
на территориях, для которых установлены уровни шума, - продолжительность дня - (с 7 до 23 ч) или ночи (с 23 до 7 ч).
4.12. Октавный уровень звукового давления L jи в дБ в расчетной точке для импульсного шума от одного источника следует определять по формулам (1)-(3) или (7) для каждого отдельного импульса продолжительностью t jи в мин с октавным значением звукового давления L jи в дБ, заменив в указанных формулах L на L jи.
Затем следует определить эквивалентный октавный уровень звукового давления L экв в дБ за выбранный отрезок времени Т в мин по формуле (12), заменив в ней t j на t jи, а L j на L jи.
4.13. Эквивалентные октавные уровни звукового давления L экв. сум в дБ в расчетной точке для прерывистого и импульсного шумов от нескольких источников шума следует определять в соответствии с п. 4.10 настоящих норм, заменив L сум на L экв. сум, а Li на Lэкв i.
