Типы газопроводов ⇐ ПредыдущаяСтр 3 из 3
· Магистральные газопроводы — предназначены для транспортировки газа на большие расстояния. Через определённые интервалы на магистрали установлены газокомпрессорные станции, поддерживающие давление в трубопроводе. В конечном пункте магистрального газопровода расположены газораспределительные станции, на которых давление понижается до уровня, необходимого для снабжения потребителей. · Газопроводы распределительных сетей — предназначены для доставки газа от газораспределительных станций к конечному потребителю. По давлению в магистрали: · Магистральные: · первой категории — до 100 МПа; · второй категории — до 2, 5 МПа. · Распределительные: · низкого давления — до 0, 005 МПа; · среднего — от 0, 005 до 0, 3 МПа; · высокого — второй категории от 0, 3 до 0, 6 МПа и первой категории — от 0, 6 до 1, 2 МПа (для СУГ до 1, 6 МПа); категории 1а — свыше 1, 2 МПа. По типу прокладки: · надземные; · подземные; · подводные. Резервные газопроводы сооружаются по стратегическим соображениям, для обеспечения гибкости в погрузке газовозов и для снижения длины маршрута транспортировки. Основными элементами любого газопровода являются газокомпрессорные станции, газораспределительные станции, краны и нефтегазовая арматура. В качестве справочной информации можно использовать следующие документы: В качестве справочной информации можно использовать следующие документы 1. Газоснабжение. Наружные газопроводы ГОСТ 21.610-85 Пример: На рис.6 представлен план котельной, на рис. 7 изображена аксонометрическая схема газопровода. В котельном зале установлено три котла 1, дымовая труба 2, счётчик газа 3, блок автоматики 4. На рис.8 план расположения газопровода

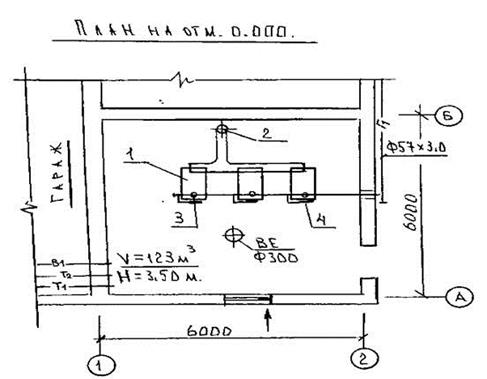

Рис.6 Рис.7 Рис.8
|
