Входной каскад ⇐ ПредыдущаяСтр 3 из 3
Входной каскад, как и промежуточный, выполним на интегральной схеме К265УВ7, добавив расчет шунтирующего сопротивления, необходимого для получения требуемого входного сопротивления. Помимо того, пересчитаем разделительные конденсаторы и проверим верхнюю граничную частоту.
Рисунок 7 – Схема входного каскада 5.1Шунтирующее сопротивление Рассчитаем добавочное сопротивление шунтирующее входное сопротивление усилительной секции интегральной схемы:
![]()

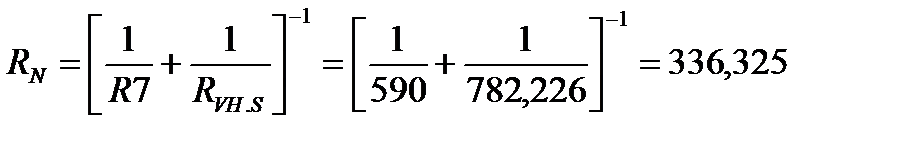

5.2 Проверка верхней граничной частоты каскада Определим сопротивление нагрузки второго транзистора:

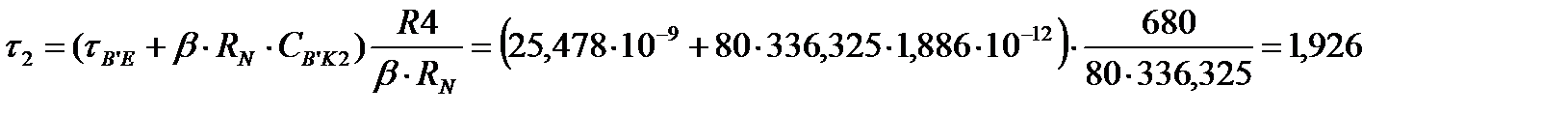

Определим постоянную времени второго транзистора:
Определим верхнюю эквивалентную постоянную времени:
Определим соответствующую ей верхнюю граничную частоту:
5.3 Разделительные конденсаторы Найдем значение разделительного конденсатора между выходом входного каскада и входом промежуточного каскада: Определим сопротивление эквивалентной нагрузки:
Рассчитаем значение конденсатора:
Найдем значение разделительного конденсатора между генератором и входным каскадом усилителя:
Определим сопротивление эквивалентной нагрузки:

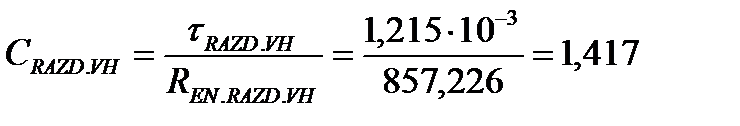

Определим значение емкости:
5.4 Выбор номиналов элементов для схемы Подберем стандартные номиналы для емкостей и сопротивлений, согласно номиналам ряда Е48:
5.5 Коэффициенты частотных искажений На верхних частотах:
Нормированная АЧХ:
Коэффициент частотных искажений:
На нижних частотах:
Коэффициент частотных искажений:
Коэффициенты частотных искажений удовлетворяют требованиям ТЗ:
В результате выполнения курсового проекта по проектированию широкополосного усилителя, согласно требованиям технического задания, был успешно спроектирован усилитель. Температурная стабильность параметров усилителя, коэффициенты частотных искажений, коэффициент нелинейных искажений, удовлетворяют требованиям ТЗ. Данный результат был получен следующим образом. Во время технического задания, были приняты решения: в качестве выходного каскада использовать схему с ОЭ на мощном транзисторе для согласования с низкоомной нагрузкой; в качестве промежуточных каскадов использовать двутранзисторные интегральные схемы, ввиду их надежности, стоимости и усилительных свойств; входной каскад скорректировать шунтирующим сопротивлением, для обеспечения необходимого входного сопротивления усилителя. Затем на основе ТЗ во втором пункте были определены требования к каскадам и их число. В третьем пункте был рассчитан выходной каскад по схеме с ОЭ корректированный эмиттерной противосвязью, а также разделительный конденсатор перед нагрузкой. В четвертом и пятом пунктах был произведен рассчет промежуточного и входного каскада на основе ИС К256УВ7, к данной микросхеме были успешно подобраны разделительные и блокировочные конденсаторы и сопротивления. Различие между входным и промежуточным каскадом состоит в дополнительном шунтирующем сопротивлении, а так же в других разделительных емкостях.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 1. Схемотехника аналоговых электронных устройств. Версия1.0 [Электронный ресурс]: метод. указания по курсовому проектированию/ сост. А. Г. Григорьев. – Электрон. дан. (1 Мб). – Красноярск: ИПК СФУ, 2008. 2. Схемотехника аналоговых электронных устройств. Версия 1.0 [Электронный ресурс]: электрон. учеб. пособие / А. И. Громыко, А. Г. Григорьев, В. Д. Скачко. – Электрон. дан. (4 Мб). – Красноярск: ИПК СФУ, 2008. 3. Москатов Е. А. Справочник по полупроводниковым приборам. Издание 2. – Таганрог, 219 с., ил. 4. Микросхемы и их применение: Справ. пособие/ В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. — 2-е изд., пере-раб. и доп. — М.: Радио и связь, 1983. — 272 с., ил
|
