Ворота и двери

Для пропуска средств напольного транспорта в наружных стенах промышленных зданий устраивают ворота. Их расположение и количество определяют с учетом специфики технологического процесса, характера объемно-планировочного решения зданий.

Размеры ворот назначают из условия обеспечения пропуска транспортных средств, которые обслуживают технологический процесс. Величина их должна превышать габариты транспорта в груженном состоянии по ширине не менее чем на 600 мм и высоте на 200 мм.

Размеры проемов ворот принимают кратными модулю 600 мм. Установлены такие типовые размеры ворот: 2, 4х2, 5; 3х3, 3, 6х3; 3, 6х3, 6; 3, 6х4, 2 и 4, 8х5, 4 м. В цехах, которые выпускают большеразмерную продукцию, ворота могут иметь размеры до нескольких десятков метров. Снаружи здания перед воротами предусматривают пандусы с уклоном 1: 10.

Во избежание больших теплопотерь отапливаемых зданий и появления в них сквозняков ворота оборудуют воздушно-тепловыми навесами.

По конструктивному решению ворота могут быть распашные, раздвижные, подъемные, откатные и др. (рис.15.5). Полотна распашных и раздвижных ворот могут быть металлическими и металло-деревянными. Обвязку выполняют из металлических профилей. Часто в полотнах ворот делают калитки для пропуска людей.

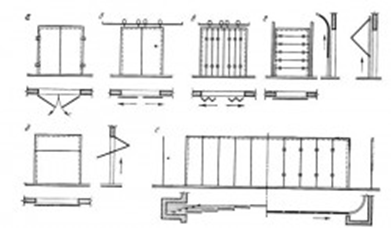

Рис.15.5 – Основные виды ворот промышленных зданий:

а - распашные; б, в - раздвижные; г - подъемные; д - подъемно-поворотные; е - откатные

Рамы ворот, обрамляющие проем, могут быть сборными и монолитными железобетонными. В пределах шага колонн, между которыми расположенные ворота, фундаментную балку не укладывают.

Целесообразным является устройство ворот качающегося типа. Полотна таких ворот выполняют из резины или прозрачного упругого пластика, натягиваемых на раму. В этом случае пропуск транспортных средств осуществляется без задержки, до минимума сокращаются теплопотери.

Двери промышленных зданий устраивают одно- и двухпольными, распашными и откатными. По материалу дверные полотна бывают металлические, деревянные и стеклянные. Номинальные размеры проемов: ширина 1; 1, 5; и 2 м и высота 1, 8; 2; 2, 3 и 2, 4 м. Ширину и расположение их определяют расчетом с учетом обеспечения безопасности эвакуации людей из помещений и здания в целом. Возле наружных дверей устраивают тамбуры, глубина которых на 0, 4-0, 5 м и больше ширины дверного полотна.

Дверные проемы обрамляют коробками. Деревянные коробки крепят в проемах гвоздями и ершами, которые забивают в деревянные пробки. Коробки стальных полотен изготовляют из уголков 75х75 мм, а полотна штампуют из стальных листов толщиной 2 мм. Обрамление проемов при стеклянных дверях выполняют из алюминиевых профилей с пластмассовыми наличниками. Стеклянные двери устраивают качающегося типа.
